2КТП - двухтрансформатрные підстанції до 2500 кВа

Комплектні двухтрансформаторные підстанції на напругу 6/10/35 кВ потужністю до 2500 кВА типу 2КТП.

1. Призначення і застосування:

Комплектні двотрансформаторні підстанції киоскового типу використовуються для зовнішньої установки, потужність до 2500 кВА, напругою 6/10/35 / 0.4 кВ застосовуються в різних системах електропостачання: промислових, нафтогазодобувних, енергетичних підприємств, будівельних майданчиків, різних населённых пунктів і т. д.

2КТП — це комплектна трансформаторна підстанція киоскового типу, в якій передбачено два силових трансформатора. Трансформатори встановлені в окремих модулях, а апаратура контролю, управління та захисту розміщена в двох окремих секціях. Модуль з силовими трансформаторами розділені перегородкою і має два окремих входи.

2. Підстанції виготовляються трьох типів:
I – для електропостачання окремих об'єктів;
II – для електропостачання об'єктів по кільцевій схемі електропостачання;
III – для електропостачання об'єктів при підключенні їх до ЛЕП 6; 10; 35 кВ.
Підстанції I і III типів виготовляються з комутаційним пристроєм по високій стороні і без комутаційного пристрою по стороні високої напруги.

Як комутаційного пристрою використовується вимикач навантаження ВН або роз'єднувач РВЗ.
Низьковольтний відсік комплектується панелями з вступним рубильником, запобіжниками, трьома трансформаторами струму, трьома амперметрами, вольтметром, розподільними рубильниками (РПС до 4шт) або автоматичними вимикачами (по опитувального листа замовника).
Освітлення трансформаторного відсіку КТП здійснюється світильником з лампою розжарювання 36 через понижуючий трансформатор ЯТП 220/36, встановлений в низьковольтному відсіку підстанції.
Для обліку електроенергії встановлюється активний або активно-реактивний лічильник (по опитувального листа замовника)
Додатково можлива установка трьох трансформаторів струму Т-0,66 або ТШН.

3. Комплектні трансформаторні підстанції КТП виготовляються з різними
комбінаціями вводу-виводу:

- кабельний ввід – кабельний висновок;
- повітряний ввід – кабельний висновок;
- повітряний ввід – повітряний висновок.

4. Гарантійний термін експлуатації - 3 роки з дня введення в експлуатацію. Термін служби - 25 років.

5. Умови експлуатації.

КТПК призначені для роботи на відкритому повітрі при наступних умовах:

• висота над рівнем моря не більше 1000 м;
• температура навколишнього середовища:

- від мінус 45°С до плюс 40°С для виконання У1;

- від мінус 60°С до плюс 40°С для виконання УХЛ1;

• навколишнє середовище вибухобезпечне, не містить струмопровідного пилу, агресивних газів і парів.

6. Структура умовного позначення КТПК:

ДО Т П ДО X - Х - ХХ - Х / Х / Х / Х / Х
1      2           3    4  5   6     7    8    9

1 - кількість силових трансформаторів;

2 - комплектна трансформаторна підстанція киоскового типу;

3 - конструктивне виконання:

Т - тупикова;

П - прохідна;

4 - исполнение вывода ВН: В - воздушный, К - кабельный;

5 - исполнение вывода НН: В - воздушный, К - кабельный;

6 - мощность силового трансформатора кВА;

7 - номинальное напряжение на стороне ВН - 6; 10; 35 кВ;

8 - номинальное напряжение на стороне НН - 0,4 кВ;

9 - климатическое исполнение и категория размещения.

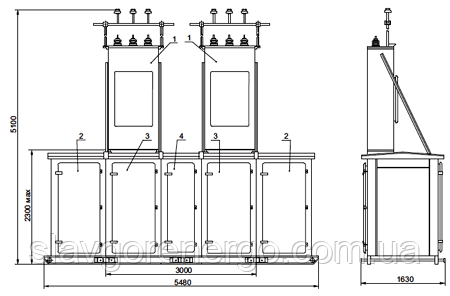

7. КТП имеет следующие составные части:

− распределительное устройство со стороны высшего напряжения (РУВН);

− отсек силового трансформатора;

− распределительное устройство со стороны низшего напряжения (РУНН).

            Все отсеки изолированы друг от друга.

У РУВН встановлюється таке обладнання:

РУВН складається з камер високовольтного вводу з встановленими вимикачами навантаження, роз'єднувачами, ОПН, високовольтними запобіжниками ПКТ або без комутаційних апаратів, з високовольтними запобіжниками ПКТ.

В КТП з кабельним високовольтним введенням/виведенням, на підставі відсіку УВН передбачені отвори для введення високовольтного кабелю. Повітряний висновок/висновок виконується з допомогою веж повітряного вводу/виводу.

На даху вежі високовольтного повітряного вводу/виводу встановлюються прохідні ізолятори, високовольтні розрядники (за замовленням) і траверсу для штирьових високовольтних ізоляторів.

Відсік силового трансформатора

               РУНН виконано у вигляді щита і має наступне обладнання:

− вступної роз'єднувач (автоматичний вимикач);

− автоматичні вимикачі ліній, що відходять;

− панель обліку електроенергії та контролю напруги на шинах 0,4 кВ;

− автомат включення вуличного освітлення;

− розрядники (обмежувачі перенапруги) ПН.

У конструкції КТПК передбачені наступні механічні блокування:

− блокування приводу заземлюючих ножів високовольтного вимикача (роз'єднувача) і двері високовольтного вводу, що не дозволяє відкривати двері при відключених заземлюючих ножах;

− блокування головних і заземлюючих ножів високовольтного роз'єднувача (а також вимикача навантаження), що не дозволяє увімкнути заземлювальні ножі апарату при включених головних ножах.

            КТП с кабельным вводом/выводом транспортируются в полностью собранном виде. КТП с воздушным вводом/выводом транспортируются без башен воздушного ввода/вывода. Башни воздушного ввода/вывода и траверса башни высоковольтного воздушного ввода транспортируются отдельно. Силовые трансформаторы также транспортируются отдельно.

            Конструкция КТП устанавливается на фундаменте или бетонных блоках.
