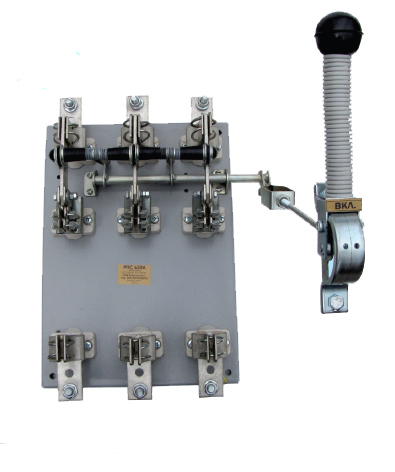

РУБИЛЬНИК ТИПУ РПС 100А, 250А, 400А

Технічні характеристики.

Номінальний струм, А - 100, 250, 400

Номінальна напруга - 380 В

Число полюсів - 3

Тип приводу - П-38

Приєднання приводу - праве (ліве)

Допустима частота включень не більше - 6 разів на годину

Механічна стійкість рубильника - 10000 циклів (вкл/викл)

Кліматичне виконання рубильника «У», категорія розміщення 3 по ГОСТ 15150, висота над рівнем моря - не більше 2000м.

Виконання за ступенем захисту IP00 ГОСТ 14254.

Вібростійкість рубильника до 35 Гц.

Робоче положення в просторі - вертикальне з відхиленням до 5град.у будь-яку сторону.

Номінальний режим роботи - тривалий.

Комутаційна зносостійкість в електричних ланцюгах змінного струму при номінальній напрузі, коефіцієнті потужності 0,95 становить не менше 500 циклів «ВО» при струмі дорівнює 0,5 Ін.

Комутаційна здатність рубильника в електричних ланцюгах змінного струму при напрузі дорівнює 1,1 Uн, коефіцієнт потужності 0,85 становить не менше 10 циклів «ВО» при струмі, рівному 1,5 Ін.

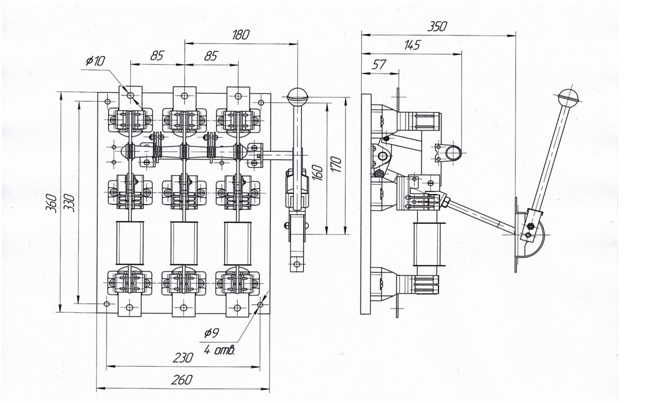

Габаритні, установочні і приєднувальні розміри

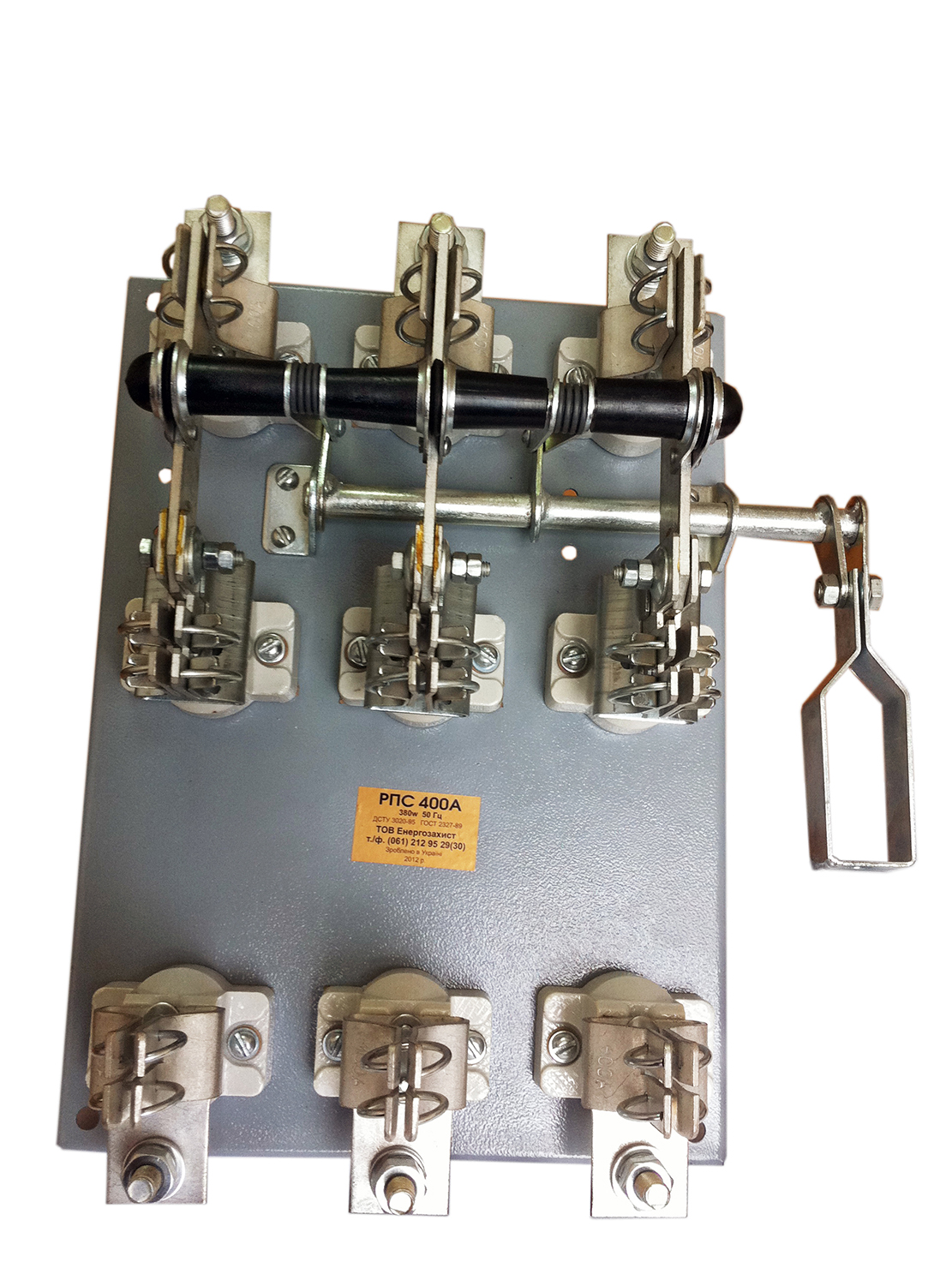

РУБИЛЬНИК ТИПУ РПС 630А

Технічні характеристики.

Номінальний струм, А - 630

Номінальна напруга - 380 В

Число полюсів - 3

Тип приводу - П-38

Приєднання приводу - праве (ліве)

Допустима частота включень не більше - 6 разів на годину

Механічна стійкість рубильника - 10000 циклів(вкл/викл)

Кліматичне виконання рубильника «У», категорія розміщення 3 по ГОСТ 15150, висота над рівнем моря - не більше 2000м.

Виконання за ступенем захисту IP00 ГОСТ 14254.

Вібростійкість рубильника до 35 Гц.

Робоче положення в просторі - вертикальне з відхиленням до 5град.у будь-яку сторону.

Номінальний режим роботи - тривалий.

Комутаційна зносостійкість в електричних ланцюгах змінного струму при номінальній напрузі, коефіцієнті потужності 0,95 становить не менше 500 циклів «ВО» при струмі дорівнює 0,5 Ін.

Комутаційна здатність рубильника в електричних ланцюгах змінного струму при напрузі дорівнює 1,1 Uн, коефіцієнт потужності 0,85 становить не менше 10 циклів «ВО» при струмі, рівному 1,5 Ін.

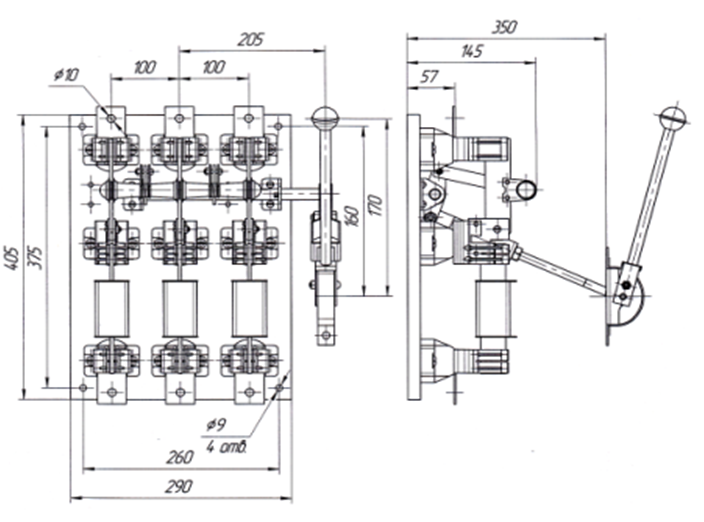

Габаритні, установочні і приєднувальні розміри

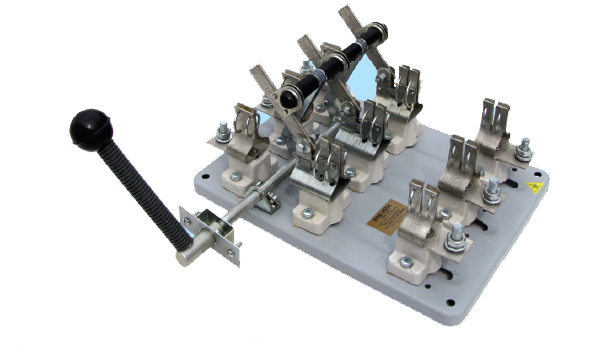

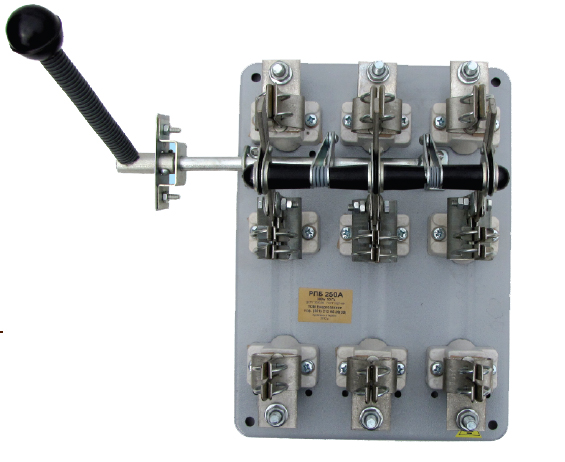

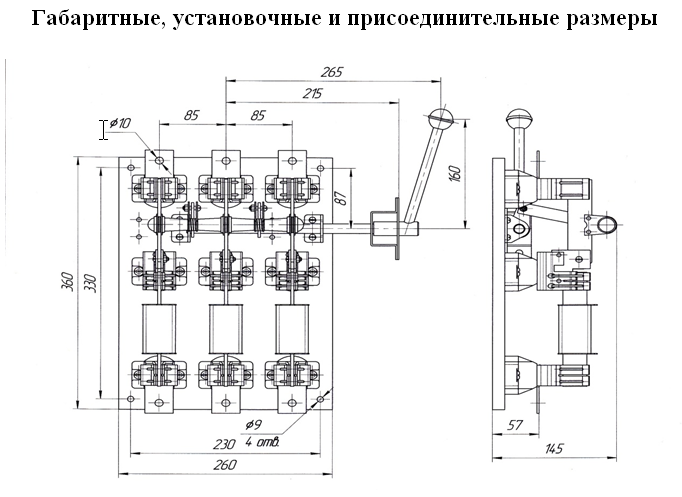

РУБИЛЬНИК ТИПУ РПБ 100А, 250А, 400А

Технічні характеристики.

Номінальний струм, А - 100, 250, 400

Номінальна напруга - 380 В

Число полюсів - 3

Тип приводу - рукоятка, розетка

Приєднання приводу - праве (ліве)

Допустима частота включень не більше - 6 разів на годину

Механічна стійкість рубильника - 10000 циклів(вкл/викл)

Кліматичне виконання - У3

Кліматичне виконання рубильника «У», категорія розміщення 3 по ГОСТ 15150, висота над рівнем моря - не більше 2000м.

Виконання за ступенем захисту IP00 ГОСТ 14254.

Вібростійкість рубильника до 35 Гц.

Робоче положення в просторі - вертикальне з відхиленням до 5град.у будь-яку сторону.

Номінальний режим роботи - тривалий.

Комутаційна зносостійкість в електричних ланцюгах змінного струму при номінальній напрузі, коефіцієнті потужності 0,95 становить не менше 500 циклів «ВО» при струмі дорівнює 0,5 Ін.

Комутаційна здатність рубильника в електричних ланцюгах змінного струму при напрузі дорівнює 1,1 Uн, коефіцієнт потужності 0,85 становить не менше 10 циклів «ВО» при струмі, рівному 1,5 Ін

РУБИЛЬНИК ТИПУ РПБ 630А

РУБИЛЬНИК ТИПУ РПБ 630А

Технічні характеристики.

Номінальний струм, А - 630

Номінальна напруга - 380 В

Число полюсів - 3

Тип приводу - рукоятка, розетка

Приєднання приводу - праве (ліве)

Допустима частота включень не більше - 6 разів на годину

Механічна стійкість рубильника - 10000 циклів(вкл/викл)

Кліматичне виконання - У3

Кліматичне виконання рубильника «У», категорія розміщення 3 по ГОСТ 15150, висота над рівнем моря - не більше 2000м
