2КТП(ГС) на 6/10/35 до 2500 кВа - двотрансформаторні підстанції

*** Насамперед акцентуємо Вашу увагу на тому, що для правильного прорахунку вартості трансформаторної підстанції потрібна однолінійна схема чи проект, вартість залежить від комплектації та від виробника комплектуючих. Як правило, для низької сторони підстанції (НН) наша компанія використовує обладнання виробництва Siemens, Schneider, ETI, CNC, CHINT, Moeller, ПромФактор, АСКО та ін., для високої сторони (ВН) українського та європейського виробництва. Фахівці нашого підприємства проконсультують та допоможуть із правильним вибором комплектації.***

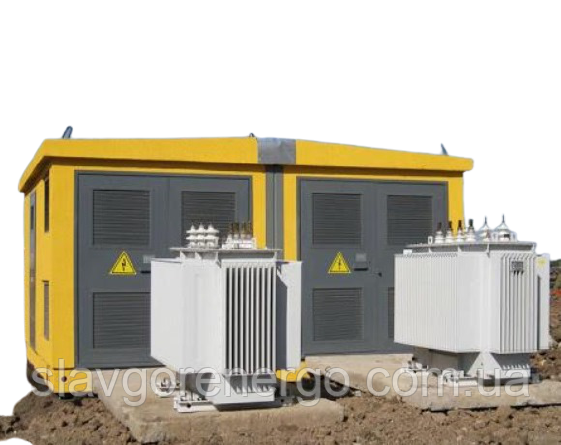

Комплектні двухтрансформаторные підстанції на напругу 6/10/35 кВ потужністю до 2500 кВА типу 2КТП.

1. Призначення і застосування:

Комплектні двотрансформаторні підстанції киоскового типу використовуються для зовнішньої установки, потужність до 2500 кВА, напругою 6/10/35 / 0.4 кВ застосовуються в різних системах електропостачання: промислових, нафтогазодобувних, енергетичних підприємств, будівельних майданчиків, різних населённых пунктів і т. д.

2КТП — це комплектна трансформаторна підстанція киоскового типу, в якій передбачено два силових трансформатора. Трансформатори встановлені в окремих модулях, а апаратура контролю, управління та захисту розміщена в двох окремих секціях. Модуль з силовими трансформаторами розділені перегородкою і має два окремих входи.

2. Підстанції виготовляються трьох типів:
I – для електропостачання окремих об'єктів;
II – для електропостачання об'єктів по кільцевій схемі електропостачання;
III – для електропостачання об'єктів при підключенні їх до ЛЕП 6; 10; 35 кВ.
Підстанції I і III типів виготовляються з комутаційним пристроєм по високій стороні і без комутаційного пристрою по стороні високої напруги.

Як комутаційного пристрою використовується вимикач навантаження ВН або роз'єднувач РВЗ.
Низьковольтний відсік комплектується панелями з вступним рубильником, запобіжниками, трьома трансформаторами струму, трьома амперметрами, вольтметром, розподільними рубильниками (РПС до 4шт) або автоматичними вимикачами (по опитувального листа замовника).
Освітлення трансформаторного відсіку КТП здійснюється світильником з лампою розжарювання 36 через понижуючий трансформатор ЯТП 220/36, встановлений в низьковольтному відсіку підстанції.
Для обліку електроенергії встановлюється активний або активно-реактивний лічильник (по опитувального листа замовника)
Додатково можлива установка трьох трансформаторів струму Т-0,66 або ТШН.

3. Комплектні трансформаторні підстанції КТП виготовляються з різними
комбінаціями вводу-виводу:

- кабельний ввід – кабельний висновок;
- повітряний ввід – кабельний висновок;
- повітряний ввід – повітряний висновок.

4. Гарантійний термін експлуатації - 3 роки з дня введення в експлуатацію. Термін служби - 25 років.

5. Умови експлуатації.

КТПК призначені для роботи на відкритому повітрі при наступних умовах:

• висота над рівнем моря не більше 1000 м;
• температура навколишнього середовища:

- від мінус 45°С до плюс 40°С для виконання У1;

- від мінус 60°С до плюс 40°С для виконання УХЛ1;

• навколишнє середовище вибухобезпечне, не містить струмопровідного пилу, агресивних газів і парів.

6. Структура умовного позначення КТПК:

ДО Т П ДО X - Х - ХХ - Х / Х / Х / Х / Х
1      2           3    4  5   6     7    8    9

1 - кількість силових трансформаторів;

2 - комплектна трансформаторна підстанція киоскового типу;

3 - конструктивне виконання:

Т - тупикова;

П - прохідна;

4 - виконання виведення Н.Р.: - повітряний, До - кабельний;

5 - виконання виведення ПН: В - повітряний, До - кабельний;

6 - потужність силового трансформатора кВА;

7 - номінальна напруга на стороні ВН - 6; 10; 35 кВ;

8 - номінальна напруга на стороні НН 0,4 кВ;

9 - кліматичне виконання і категорія розміщення.

7. КТП має такі складові частини:

− розподільний пристрій з боку вищої напруги (РУВН);

− відсік силового трансформатора;

− розподільний пристрій з боку нижчої напруги (РУНН).

Всі відсіки ізольовані один від одного.

У РУВН встановлюється таке обладнання:

РУВН складається з камер високовольтного вводу з встановленими вимикачами навантаження, роз'єднувачами, ОПН, високовольтними запобіжниками ПКТ або без комутаційних апаратів, з високовольтними запобіжниками ПКТ.

В КТП з кабельним високовольтним введенням/виведенням, на підставі відсіку УВН передбачені отвори для введення високовольтного кабелю. Повітряний висновок/висновок виконується з допомогою веж повітряного вводу/виводу.

            На крыше башни высоковольтного воздушного ввода/вывода устанавливаются проходные изоляторы, высоковольтные разрядники (по заказу) и траверса для штыревых высоковольтных изоляторов.

Отсек силового трансформатора

               РУНН выполнено в виде щита и имеет следующее оборудование:

− вводной разъединитель (автоматический выключатель);

− автоматические выключатели отходящих линий;

− панель учета электроэнергии и контроля напряжения на шинах 0,4 кВ;

− автомат включения уличного освещения;

− разрядники (ограничители перенапряжения) НН.

В конструкции КТПК предусмотрены следующие механические блокировки:

− блокировка привода заземляющих ножей высоковольтного выключателя (разъединителя) и двери высоковольтного ввода, не позволяющая открывать дверь при отключенных заземляющих ножах;

− блокировка главных и заземляющих ножей высоковольтного разъединителя (а также выключателя нагрузки), не позволяющая включить заземляющие ножи аппарата при включенных главных ножах.

            КТП с кабельным вводом/выводом транспортируются в полностью собранном виде. КТП с воздушным вводом/выводом транспортируются без башен воздушного ввода/вывода. Башни воздушного ввода/вывода и траверса башни высоковольтного воздушного ввода транспортируются отдельно. Силовые трансформаторы также транспортируются отдельно.

            Конструкция КТП устанавливается на фундаменте или бетонных блоках.
