ЗАТИСКАЧІ - ПА
Затискачі сполучні плашкові типу ПА використовуються для з'єднання алюмінієвих, а також сталеалюмінієвих проводів у петлях анкерних опор ЛЕП та для здійснення відпайок.
Затискачі марки ПА також застосовуються для кріплення петлі дротів при анкерному кріпленні на штирьових ізоляторах типу ШФ-20Г.
У сполучних плашкових затискачах ПА провід закріплюється затягуванням плашок болтами. Після затягування болтів між краями жолобних плашок та корпусу повинен залишатися невеликий зазор. Наявність зазору говорить про те, що затискач підібраний правильно. Через кілька днів необхідно додатково підтягнути болти, тому що через деформацію дроту тиск у контакті може послаблюватись. При повній затяжці болтів провід міцно закріплюється плашками.
|

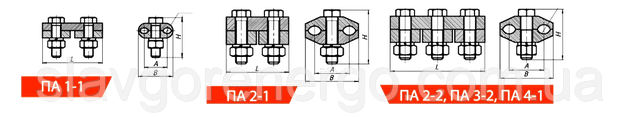

Тип зажима |
Діаметр проводів, мм |
Розмір, мм |
Маса, кг не меньше як |
||||
|
L |
B |
H |
A |
d |
|||
|
ПА 1-1 |
5,1 *9,0 |
52 |
30 |
35 |
20 |
8 |
0,069 |
|
ПА 2-1 |
9,6*11,4 |
60 |
46 |
45 |
30 |
12 |
0,175 |
|
ПА 2-2 |
9,6-* 11,4 |
85 |
46 |
45 |
30 |
12 |
0,278 |
|
ПА 3-2 |
12,3-* 14,0 |
96 |
56 |
60 |
37 |
15 |
0,624 |
|
ПА 4-1 |
15,4*20,0 |
112 |
62 |
60 |
40 |
18 |
0,694 |
