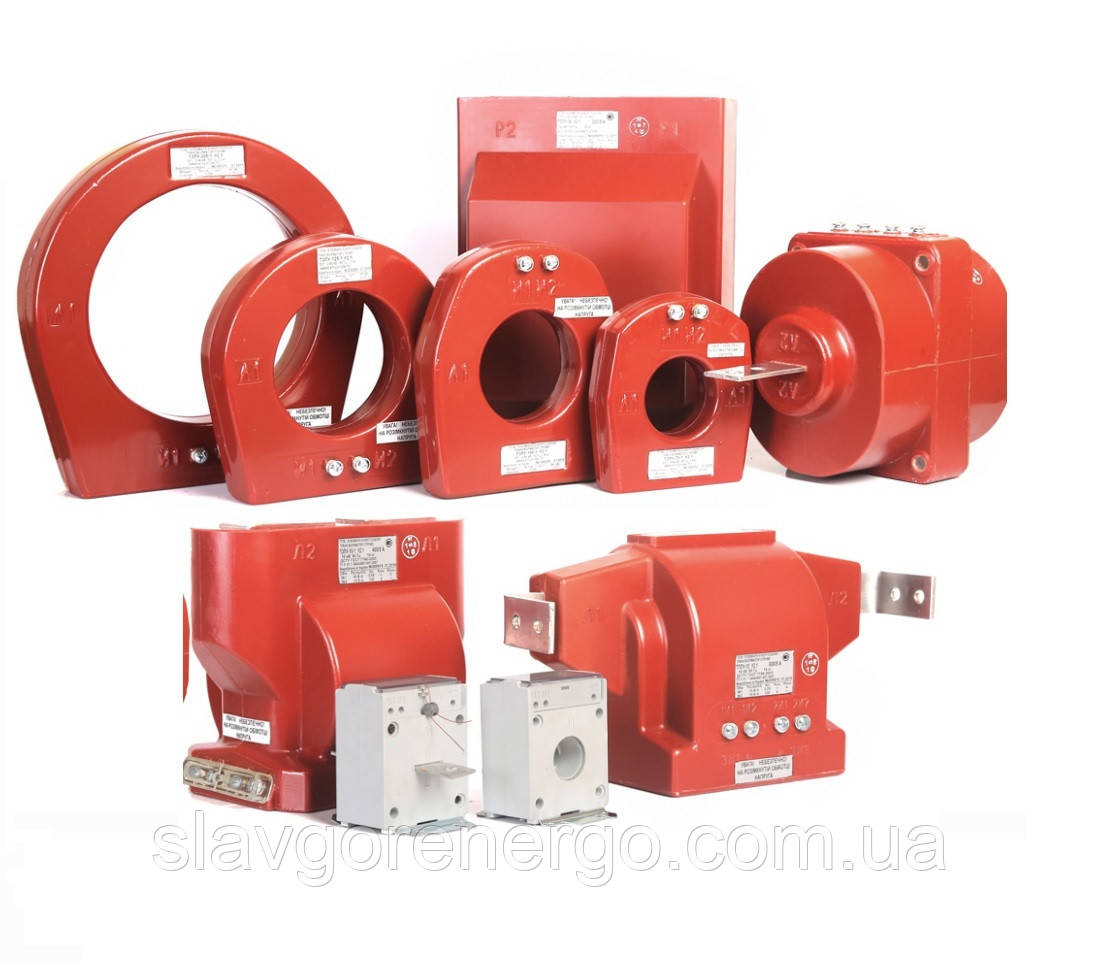

Класифікація трансформаторів струму.
Класифікація трансформаторів струму.
Трансформатори струму класифікуються за різними ознаками:
1. За призначенням:
- вимірювальні;
- релейні;
- проміжні;
лабораторні (висока точність, а також з багатьма коефіцієнтами трансформації).
2. За родом установки:
- для зовнішньої установки – УХЛ1;
- для внутрішньої установки – У3;
- вбудовані в електричні апарати та машини: вимикачі, трансформатори, генератори і т.д.;
- накладні — надіваються зверху на прохідний ізолятор (наприклад, на високовольтне введення силового трансформатора);
- переносні (для лабораторних випробувань).
3. За конструкцією первинної обмотки:
- багатовиткові;
- одновиткові;
- шинні.
4. За способом встановлення:
- прохідні;
- опорні.
5. По виконанню ізоляції:
- із сухою ізоляцією;
- з паперово-масляною ізоляцією та з конденсаторною паперово-масляною ізоляцією;
газонаповнені;
- із заливкою компаундом.
6. За кількістю ступенів трансформації:
- одноступінчасті;
- двоступінчасті (каскадні).
7. За робочою напругою:
- на номінальну напругу понад 1000 В;
- на номінальну напругу до 1000 В.
8. Спеціальні трансформатори струму:
- нульової послідовності (литі ТЗЛУ та розбірні ТЗРЛ);
