Приводи електродвигунальні ПД-14 УХЛ1

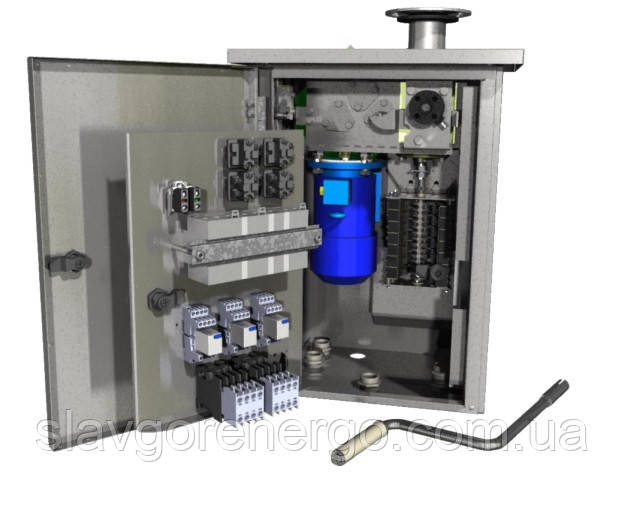

Привод серії ПД-14 УХЛ1

Привод серії ПД-14 є стандартним для керування роз'єднувачами від 35 кВ до 220 кВ різних витворів, можливі кути повороту 90° і 190°.

Приводи ПД-14 мають такі переваги:

- Оболонка привода має ступінь захисту IP54, виготовлена з конструкційної сталі, має надійне захисне покриття порошковою атмосферостійкою емаллю;

- Двері приводу обладнані вандалостійкими замками та блок-контактом сповіщення та сигналізації положення;

- На внутрішню лицьову панель винесені всі органи керування приводом і світлосигнальна індикація, встановлений замок. Лицьова панель виконує додаткову захисну функцію, що виключає несанкціонований доступ до струмовідних вузлів, обертових механізмів.

- За потреби ручного керування на зворотному боці дверей закріплений важіль ручного оперування типу «коловорот»;

- Привод обладнаний механічними й електричними блокуваннями кінцевих положень, що запобігає пошкодженню роз'єднувача у разі помилкового оперування;

- Під час встановлення ручки для ручного оперування автоматично відбувається розрив ланцюга живлення привода;

- У корпусі привода обладнані: анти-конденсатний обігрів («зима-літо») з термовимикачем, що забезпечує автоматичне увімкнення/вимкнення обігріву в заданих температурних межах і система природної припливно-витяжної вентиляції.

Допоміжний блок перемикачів (рівнє КСАМ) — оригінальної, поліпшеної модифікації, дає змогу тонке настроювання відповідно до вихідних параметрів редуктора, що дає змогу чітке відпрацювання крайніх положень виконавчого механізму, а також позначає комутаційне положення за допомогою світлосигнальної арматури. Це гарантує безпеку виконання комутацій.

По факту початку роботи приводу. КСАМ перестає зображати комутаційні положення (переходить у проміжне положення). Після цього роз'єднувач здійснює рух доти, поки не буде досягнуто кінцевого положення. Слідом за цим КСАМ знову змінює положення і зображає поточне комутаційне положення роз'єднувача.

Отже, КСАМ забезпечує функціонал, за якого комутаційне положення «ВКЛ» буде показано тільки після того, як роз'єднувач займе кінцеве положення й виявиться стійким до впливу струмів КЗ і зможе проводити номінальний струм. а комутаційне положення «ОТКЛ» буде показане тільки після того, як контактна система займе кінцеве положення й буде досягнута за умовами міцності ізоляції відстань між контактами

Виносні блоки керування

Виносні (дистанційні) блоки керування (БУ), підвісного типу, призначені для дистанційного керування приводами ПД-14. Універсальність конструкції цієї серії БК і схемні рішення дають змогу багатоваріантність комбінацій у керуванні електродвигунами.

Особливості конструкції:

— Блок БУ являє собою збірну конструкцію з листової конструкційної сталі, що має захисне покриття атмосферостійкої порошкової емаллю.

- Під час відчинення дверей блока конструкція оболонки забезпечує доступ до лицьової панелі, на якій встановлені перемикачі пристрою режиму роботи — «місне-відкл- дистанційне» і світло-сигнальна арматура, а також практично розташовані клемні затискачі, що дає змогу комфортно виконати монтаж під час під'єднання пристрою.

- Внутрішня поверхня дверей має ущільнення як атмосферостійка гума, що забезпечує захист ступеня IP 54. Двері мають замок, що замикається спеціальним ключем, відчиняння на кут до 160°.

- На дні шафи встановлені кабельні вводи, призначені для герметизації кабелів діаметром від 18 до 25 мм.

- БУ має вентиляційні елементи, встановлені на днищі та на задній стінці оболонки. Вентиляційна елемент («черепашка») також слугує як зливний отвір у разі накопичення конденсату всередині оболонки.

- У корпусі приводу обладнані: антиконденсатний обігрів («зима-літо») з термовимикачем, що забезпечує автоматичне увімкнення/вимкнення обігріву в заданих температурних межах і система природної припливно-витяжної вентиляції.
