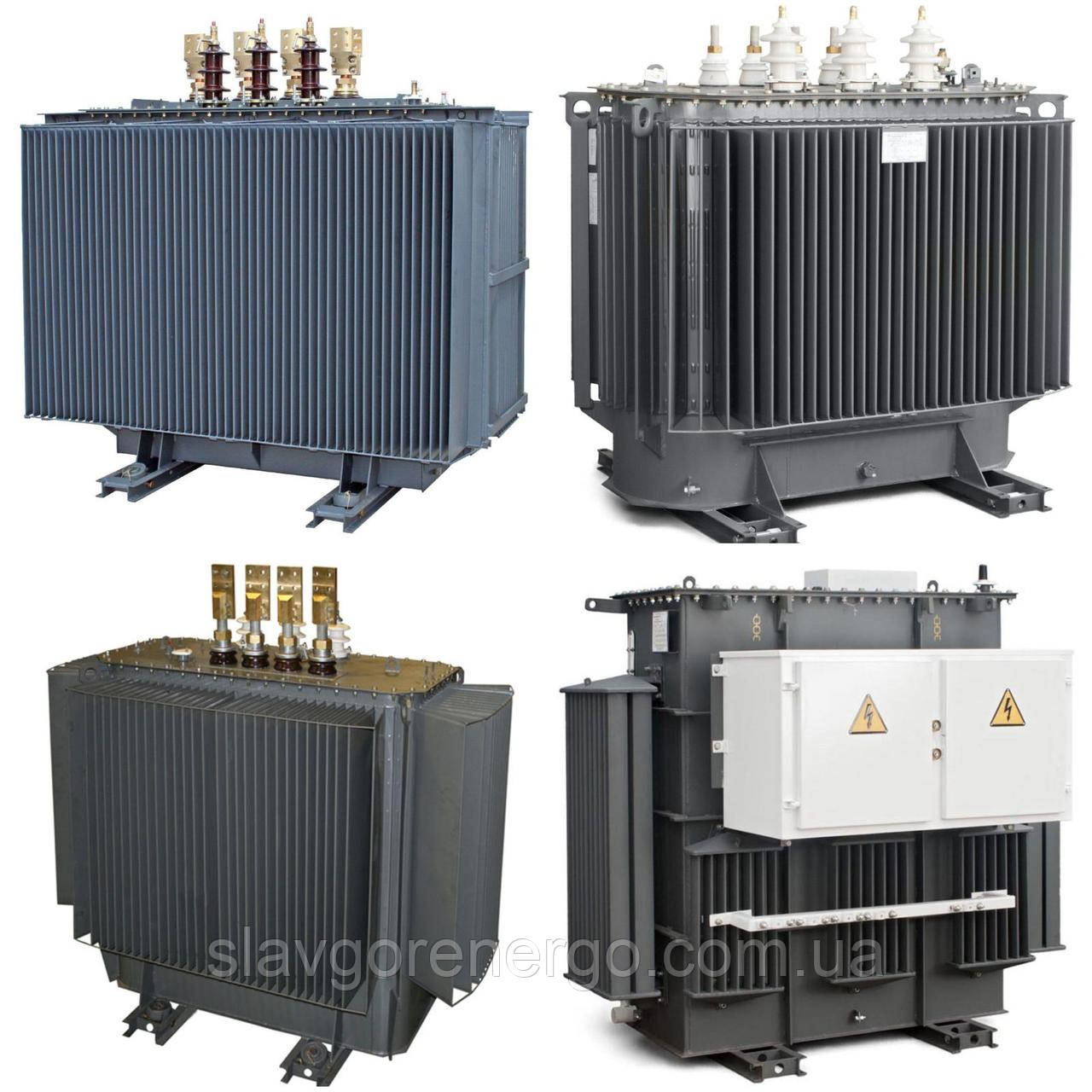

Трансформатор силовий ТМ(Г)-250/10/0,4 У1

Силові масляні понижуючі трифазні двухобмоточные загального призначення трансформатори потужністю від 25 до 2500 кВА напругою 6-10 кВ призначені для потреб народного господарства для внутрішньої і зовнішньої установки.

Технічні характеристики

Силові трансформатори ТМ, ТМГ потужністю 25 – 2500 випускаються з номінальною напругою первинної обмотки (високої напруги) 6-10 кВ і вторинної обмотки (низької напруги) – 0,4 кВ. Схема і група з'єднань – У/УН -0; Д/УН–11.

Напруга регулюється без збудження. Для цього трансформатори оснащені високовольтними перемикачами, які приєднуються до обмотки високої напруги і дозволяють регулювати напругу ступенями при відключеному від мережі трансформаторі з боку НН і ВН з діапазоном ±2 х 2,5 %.

Згідно ГОСТ 11677, граничне відхилення технічних параметрів трансформаторів складають:
- Напруга короткого замикання ±10%;
- Втрати короткого замикання на основному відгалуженні +10%;
- Втрати холостого ходу +15%;
- Повна маса +10%.

Структура умовного позначення:
ТМГ - ХХХ/6(10) У(ХЛ)1
Т – трансформатор трифазний
М – охолоджування масляне з природною циркуляцією повітря і масла,
Г – герметичний,
ХХХ – номінальна потужність, кВА,
6(10) – клас напруги обмотки ВН, кВ,
У(ХЛ)1 – кліматичного виконання і категорія розміщення за ГОСТ 15150-69.

Також, у разі потреби, можемо запропонувати трансформатори виготовлені за ЕКОДИЗАЙНОМ, згідно з регламентом, який набув чинності 13 вересня 2021 року. Втрати холостого ходу та короткого замикання відповідають нормам «Технічного регламенту малих, середніх та великих силових трансформаторів», затвердженого постановою КМУ № 152 від 27.02.2019р.
