Опорний трансформатор струму CTSO 38L, Чехія

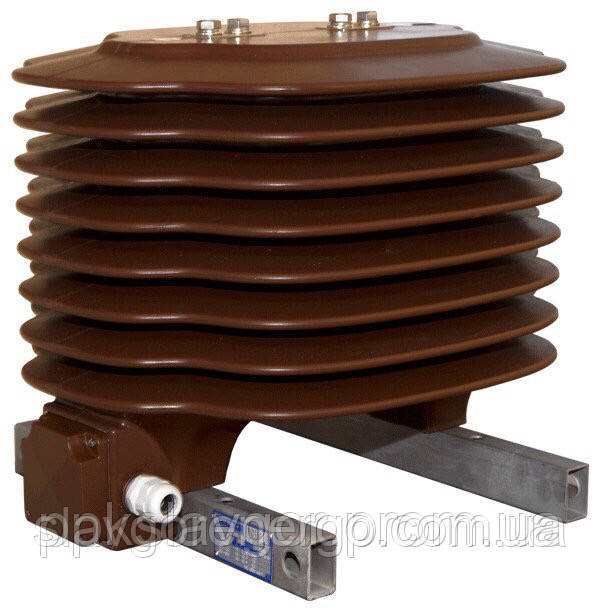

Опорний трансформатор струму CTSO 38L призначений для вимірювань і захисту розподільних пристроїв ВН відкритого виконання на напругу до 40,5 кВ із номінальними первинними струмами 5-750 А.

Значення вторинного струму становить 5 А або 1 А з можливістю комбінування. Класи точності вимірювальних ланцюгів: 0,2; 0,5; 0,2S; 0,5S; 1; 3; ланцюгів захисту: 5Р; 10Р. Трансформатори відповідають необхідному класу точності в інтервалі 25-100% номінального навантаження.

Технічний опис

Опорний трансформатор струму CTSO 38L призначений для вимірювань і захисту розподільних пристроїв ВН відкритого виконання на напругу до 40,5 кВ із номінальними первинними струмами 5-750 А.

Значення вторинного струму становить 5 А або 1 А з можливістю комбінування. Класи точності вимірювальних ланцюгів: 0,2; 0,5; 0,2S; 0,5S; 1; 3; ланцюгів захисту: 5Р; 10Р. Трансформатори відповідають необхідному класу точності в інтервалі 25-100% номінального навантаження.

Максимальний робочий струм становить 120% IN, за узгодженням із замовником можна поставити апарати й з іншими величинами, наприклад, 200% IN.

Шлях поверхневого розряду — 1322 мм відповідно до забрудненістю IV т.e. 31 мм/кВ для Найбільша робоча напруга 38.5 kV.

Трансформатори CTSO 38L розв'язані як трансформатори з одновітковим або багатовітковим первинним обвитком. Сучасні конструкції цих трансформаторів дають змогу проводити перемикання на боці вторинного обмотування.

Вторинна обмотка намотана на магнітне осердя з орієнтованих пластин, виготовлених із магнітного матеріалу, або сплаву нікелю, заліза та міді "permalloy".

Кількість осердя — від 1 до 6, відповідно до вимоги замовника та відповідно до параметрів, що запитуються.

Усі активні частини трансформаторів CTSO 38L залити епоксидною сумішшю, стійкою до впливу довкілля (ультрафіолетового випромінювання, вологості тощо). Ця маса виконує як електроізоляційну, так і механічну функції.

Апарати CTSO 38L монтуються тільки у вертикальному положенні. Трансформатори закріплюються за допомогою чотирьох болтів М12 через отвори в опорній плиті. Клеми первинного обмотування трансформатора обладнані болтами М12. Для приєднання до виведення на вторинній обмотці рекомендується використовувати кабельні наконечники, що відповідають перерізу провідника. Клемник вторинного обмотування обладнаний герметичним кожухом, який можна опломбувати. Усередині є паковання з перемичками та гвинтами для заземлення й закорчування обмотки (див. "Руководство за монтажу й обслуговування”).

Якщо потрібно замінити старі типи трансформаторів (різних виробників), ми постачаємо трансформатори CTSO 38L на спеціально підготовлених опорних плитах з аналогічними монтажними міжцентровими відстанями отворів, як у замінних типів пристроїв.

Апаратні трансформатори струму CTSO 38L пройшли випробування відповідно до норми IEC 61869-1, IEC 61869-2 и ГОСТ 1516.3-96. Апаратні трансформатори струму CTSO 38L пройшли випробування відповідно до норми ГОСТ 15 150 для Т1 і УХЛ1.

За бажанням замовника забезпечуємо офіційне підтвердження результатів випробувань.

Інші технічні параметри можуть бути проконсультовані з виробником.
