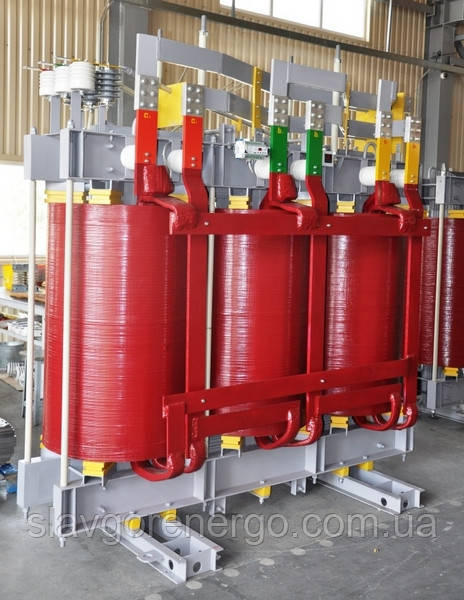

ТРАНСФОРМАТОР ТСЗ-1600/6-У3 6/0,4 Д/Ун-11

№

Наименование параметра

Ед.
изм.

Значение параметра

Номинальный режим и общие характеристики

Тип трансформатора

-

ТСЗ-1600/6-У3

Номинальная мощность

кВА

1600

Число фаз

-

3

Частота переменного тока

Гц

50

Исполнение (открытое, защищенное)

-

Защищенное

Вид системы охлаждения

-

Естественная воздушная

Степень защиты оболочки (по ГОСТ 14254-96)

-

IP21

Номинальное напряжение на стороне ВН

кВ

6,0

Ступени регулирования напряжения на стороне ВН

%

±2х2,5

Номинальное напряжение на стороне НН

кВ

0,4

Уровень изоляции (испытательное напряжение промышленной частоты)

кВ

ВН – 20; НН – 3

Обозначение схемы и группы соединения обмоток

-

Д/Ун-11

Климатическое исполнение и категория размещения по ГОСТ 15150-69

-

У3

Класс нагревостойкости изоляции (по ГОСТ 8865-93)

-

Н (180 °С)

Потери холостого хода на основном ответвлении

Вт

2 800

Втрати короткого замикання на основному відгалуженні (при t=75°С)

Вт

13 700

Напруга короткого замикання при ном. струм

%

6,0 *

Матеріал обмоток

 -

Алюміній

Габаритні розміри (Довжина х Ширина х Висота)

мм

2100 х 1200 х 2315

Маса

кг

4 800 *

Виконання вводів

-

Фронтальне

Додаткові дані

Блок контролю температури – цифрове температурне реле ТР-100

Датчик Pt100 в обмотках НН кожної фази і магнітопроводі (4 шт.)

У всьому неоговоренном трансформатор відповідає ДСТУ EN 60076-11:2015
