28 000 ₴

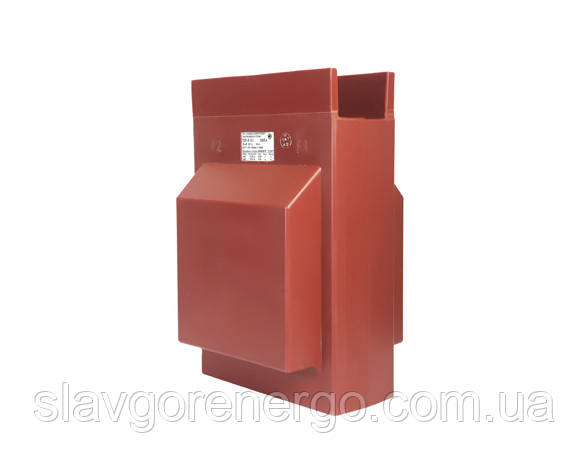

Трансформатор ТОЛУ-42 розрахований на роботу зі змінним струмом частотою 50 Гц з напругою до 42 кВ. Він може встановлюватися в будь-якому положенні. Виготовлений в кліматичному виконанні "У" категорії розміщення 2.1. Виробництво відповідає вимогам ДСТУ 15150-69. Призначений для перетворення параметрів вхідного сигналу до значень, відповідних для зняття замірів за допомогою вимірювальної апаратури. Також може використовуватися при підключенні автоматики або керуючих пристроїв.
Довговічність (гарантується 50 років бездоганної роботи) забезпечена властивостями інноваційного матеріалу, з якого виконаний сердечник. Це нанокристалічний сплав. Його перевага полягає в несприйнятливості до намагнічування, що викликається дією струмів і приводить до спотворень параметрів сигналу.
| Найменування параметру | Значення параметру |
|---|---|
| Найбільша робоча напруга, кВ | 42 |
| Номінальний первинний струм, А | 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000, 2500, 3000 |
| Номінальний вторинний струм, А | 1;5 |
| Номінальна частота, Гц | 50 |
| Число вторинних обмоток | 2, 3, 4, 5 |
| Клас точності вторинної обмотки: - для вимірювань; - для захисту; |
0,2S; 0,5; 0,5S;0,5S+ / 5P;10P |
| Номінальне вторинне навантаження при соs φ = 0,8, В·А обмотки: - для вимірювань; - для захисту; |
10 / 15 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Напруга | 35 кВ |
| Частота струму | 50 Гц |
| Мінімальний первинний струм | 5 А |
| Максимальний первинний струм | 3000 А |
| Потужність навантаження | 15 кВА |
| Кількість коефіцієнтів трансформації | 5 |
| Ізоляція | Лита |
| Маса | 52 кг |
Трансформатори струму ТОЛУ - 35 кВ У2
