Трансформатор струму ТОЛУ - 10 кВ змінює початкові параметри струму до значень, які можуть зніматися вимірювальними приладами. На їх виході також можуть встановлюватися пристрої автоматики і ланцюга релейного захисту. З його допомогою вторинні кола ізолюються від високої напруги, одержуваного з мережі. Це забезпечує безпеку їх роботи.
Такі трансформатори встановлюються в КРУ установок змінного струму. Працюють з напругою до 10 кВ. Частота струму 50 Гц. Їх виготовлення відповідає кліматичному виконанню "У" категорії розміщення 2.1. Технологій виробництва передбачає дотримання вимог ГОСТ 15150-69.
Головний привід, щоб придбати його - якість роботи і довговічність забезпечені використанням нанокристалічних матеріалів при виготовленні сердечника. Він не піддається намагничиванию і дозволяє пристрою працювати протягом 50 років без зміни метрологічних характеристик.
| Найменування параметра | Значення параметра |
|---|---|
| Номінальна напруга, кВ | 10 |
| Найбільша робоча напруга, кВ | 12 |
| Номінальний первинний струм, А | 5, 10, 15, 20, 30, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000 |
| Номінальний вторинний струм, А | 1;5 |
| Номінальна частота, Гц | 50 |
| Клас точності вторинної обмотки: - для вимірювань; - для захисту; |
0,2 S; 0,5; 0,5 S; 0,5 S+ / 5Р; 10P |
| Номінальна вторинна навантаження при соѕ φ = 0,8, В·А обмотки: - для вимірювань; - для захисту; |
10/15 |
Застосовуються в КТП, КСО і т. п. обладнанні напрузі до 10 кВ.
Трансформатор струму ТПЛУ-10 одержує на вході сигнал з початковими параметрами, і на виході видає його вже зі зміненими значеннями. Працює в мережах змінного струму 50 Гц з максимальним напругою 10 кВ. Заміри високих значень і робота з струмом при такому високому напрузі надзвичайно небезпечні. Тому його параметри зменшуються до таких, які вже можуть сприймати вимірювальні прилади, автоматика та пристрої, що використовуються для управління. Таким образом, трансформаторы выполняют и защитную функцию, предотвращая вторичные сети от короткого замыкания и аварийных ситуаций, связанных с воздействием высокого напряжения.
Изделия можно купить для работы в умеренном климате (климатическое исполнение “У”) на открытом воздухе и в помещении (категория размещения 1.2). Работают в любом положении.
В нашем магазине вы можете выбрать и купить также трансформаторы с другими рабочими характеристиками.
| Найменування параметра | Значення параметра |
|---|---|
| Номинальное напряжение кВ | 10 |
| Найбільша робоча напруга, кВ | 12 |
| Номінальний первинний струм, А | 5, 10, 15, 20, 30, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000 |
| Номінальний вторинний струм, А | 1;5 |
| Номинальная частота,Гц | 50 |
| Клас точності вторинної обмотки: - для вимірювань; - для захисту; |
0,2 S; 0,5; 0,5 S; 0,5 S+ / 5Р; 10P |
| Номінальне вторинне навантаж. при соs φ = 0,8, В·А обмотки: - для вимірювань; - для захисту; |
10/15 |
Трансформатор струму ТПОЛУ - 10 призначені для встановлення в комплектні розподільні пристрої та служать для передачі сигналу вимірювальної інформації вимірювальним приладам та пристроям захисту, автоматики та керування в установках змінного струму на клас напруги до 10 кВ частотою 50 Гц. Трансформатори виготовляють у кліматичному виконанні «У» категорії розміщення 2.1 за ГОСТ 15150-69. Робоче становище - будь-яке. Сердечники обмотки для вимірювань виготовлені з нанокристалічного сплаву, що гарантує збереження метрологічних характеристик протягом 50 років та виключає можливість намагнічування сердечника.
| Найменування параметра | Значення параметра |
|---|---|
| Номінальна напруга, кВ | 10 |
| Найбільша робоча напруга, кВ | 12 |
| Номінальний первинний струм, А | 5, 10, 15, 20, 30, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000, 2500, 3000 |
| Номінальний вторинний струм, А | 1;5 |
| Номінальна частота, Гц | 50 |
| Число вторичных обмоток | 2, 3, 4 |
| Клас точності вторинної обмотки: - для вимірювань; - для захисту; |
0,2S; 0,5; 0,5S;0,5S+ / 5P;10P |
| Номінальне вторинне навантаж при соs φ = 0,8, В·А обмотки: - для вимірювань; - для захисту; |
10 / 15 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Маса | 14 кг |
| Напруга | 10 кВ |
| Частота струму | 50 Гц |
| Ізоляція | Лита |
| Потужність навантаження | 15 кВА |
| Мінімальний первинний струм | 5 А |
| Максимальний первинний струм | 1500 А |
| Кількість коефіцієнтів трансформації | 5 |

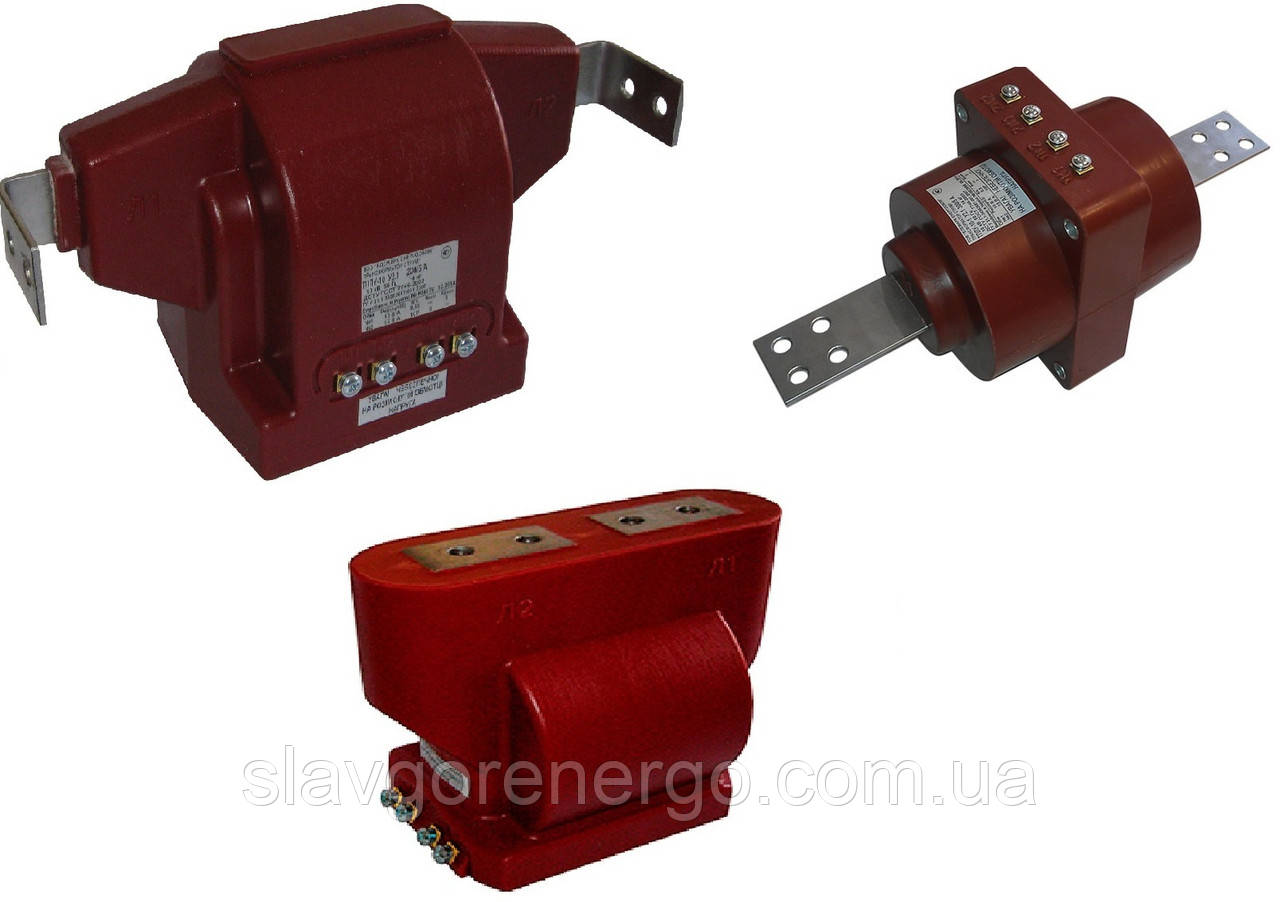

Трансформатори струму ТОЛ, ТПЛ, ТПОЛ - 10 кВ
