від 85 000 ₴
Розшифрування маркування трансформатора:
Т-трифазний трансформатор
С — сухий
З — захисне виготовлення
ГЛ — лита епоксидна ізоляція обвиток «ГЕОФОЛЬ»
25,40,63,100,160,250,400,630,1000,1600,2500 — номінальна потужність, кВ А
6,10, 35 — клас напруги обвиток ВН, кВ.
0.4,0.69 — клас напруги обвиток НН, кВ.
У1 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69
Застосовуються в КТП, ПС, РУ тощо.
| Номінальна потужність, кВА | Рисунок + Габарити ТС, ТСН, ДхШхВ, мм | Рисунок + Габарити ТСЗ, ТСЗН, ДхШхВ, мм | Вага ТС, ТСН, кг | Вага ТСЗ, ТСЗН, кг |
| 10 | 750х300х720 |
850х510х900 |
156 | 230 |
| 16 | 720x300x750 |
195 | ||
| 25 | 765x300x740 |
1145х665х1040 |
205 | |
| 40 | 702x242x705 |
1145х655х982 |
385 | 345 |
| 63 | 1020x730x795 |
415 | ||
| 100 | 1360х810х1365 |
720 | ||
| 160 | 1325х870х1420 |
950 | ||
| 250 | 1255x780x1285 |
1430х835х1495 |
1250 | 1180 |
| 400 | 1674x864x1700 |
1670х860х1650 |
1660 | |
| 630 | 1470х890х1560 |
1750х1050х1750 |
2100 | 2200 |
| 1000 | 1570х1050х1695 |
1750х1050х1945 |
2400 | 2600 |
| 1600 | 1940х1150х2355 |
3510 | ||
| 2500 | 2370х1352х2350 |
5865 | ||
| Номінальна потужність | Рисунок + Габарити ТСГЛ, ДхШхВ, мм | Рисунок + Габарити ТСЗГЛ, ДхШхВ, мм | Вага ТСГЛ, кг | Вага ТСЗГЛ, кг |
| 16 | 720х300х737 |
220 | ||
| 25 | 764х300х792 |
250 | ||
| 40 | 710х285х705 |
385 | ||
| 63 | 1020х450х792 |
350 | ||
| 100 | 1070х730х1000 |
1200х760х1295 |
632 | 795 |
| 160 | 1165х730х1080 |
950 | ||
| 250 | 1260х880х1130 |
1430х890х1455 |
1180 | 1275 |
| 400 | 1455x880x1175 |
1650х850х1600 |
1650 | 1830 |
| 630 | 1495х1050х1400 |
2165 | 2330 | |
| 1000 | 1565х1050х1700 | 1750х1105х2000 | 2550 |
2750
|
| 1600 | 1685x1000x1955 |
1925x1150x2355 |
3410 | 3585 |
| 2500 | 2005х1300х2210 | 2270x1300x2360 | 5750 | 6150 |
| Основні | |
|---|---|
| Спосіб охолодження обмоток | Сухий |

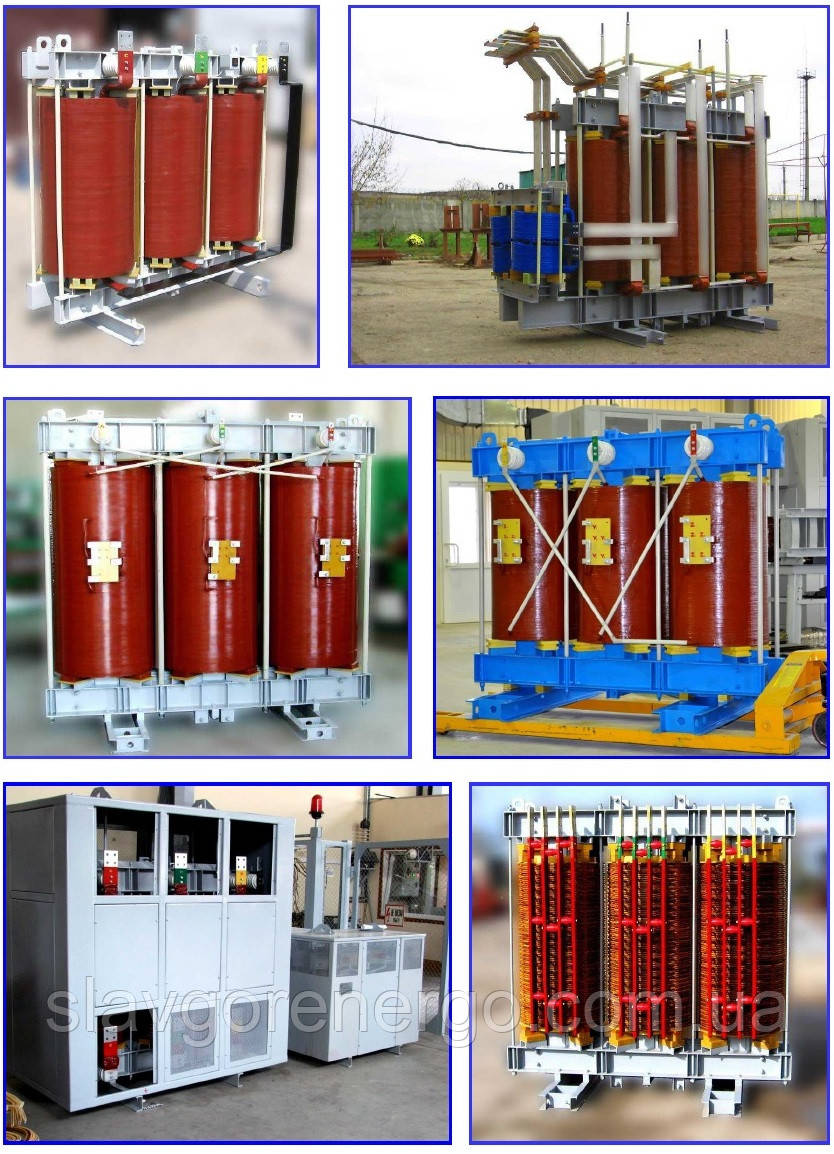

Силові трансформатори ТС, ТСЗ, ТСЗКЛ до 2500 кВа
