Ізолятор ШФ-20Г

Застосування:

Ізолятор ШФ-20, він же ШФ-20Г – це найпопулярніший ізолятор на лініях електропередач, даний ізолятор призначений для ізоляції та кріплення проводів серії А та АС у лініях електропередач, напругою 10; 20 кВ та частотою до 100 Гц.. Монтаж даних ізоляторів, як правило, проводиться на гаки діаметром 20 та 22 мм та ковпачків серії К-6, К-7 або К-10. Також даний вид ізоляторів застосовується для виготовлення роз'єднувачів типу РЛН і РЛНЗ, що вертикально рубають. Роз'єднувачі РЛН(з), гаки та ковпачки ви також можете замовити на сайті нашої компанії або зателефонувавши до відділу продажу.

Основні технічні характеристики:

- Номінальна напруга: 20 кВ.

- пробивне в ізоляційному середовищі – 180 кВ;

- імпульсне, що витримується, - 135 кВ;

- що витримується 50 Гц у сухому стані - 85 кВ;

- що витримується 50 Гц під дощем - 65 кВ.

- Довжина шляху витоку не менше - 400 мм.

- механічне руйнівне навантаження при згині не менше - 13 кН

- Діаметр штиря кріплення ізолятора - 22 мм. Маса – 3,5 кг

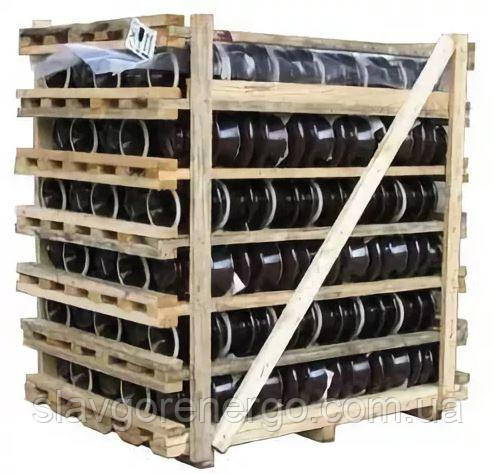

Ізолятори надійно упаковані на дерев'яних обрешітках по 240 штук у кожній, розмір палети 120*80 см.

Також пропонуємо Вашій увазі ІЗОЛЯТОРИ ФАРФОРОВІ І СКЛЯНІ: ІОР, ІОС, ІП, ІП(У), С4/80, ІОРП, ІОЛ, ПТ, ІПТ, ПМА, К711, СА, ШФ, ПС, ПСД...

Для ознайомлення з повним переліком продукції переходьте на сайт нашої компанії – www.slavgorenergo.com.ua

Інструкція по монтажу ізолятора ШФ-20Г
