Шинна опора ШО-500 кВ

Шинні опори типу ШО на напругу 500 кВ призначені для ізоляції і кріплення проводів, жорсткої ошиновки, високочастотних загороджувачів і нерухомих контактів підвісних роз’єднувачів і заземлювачів у відкритих розподільчих пристроях електростанцій і підстанцій змінного струму частотою 50 (60) Гц.

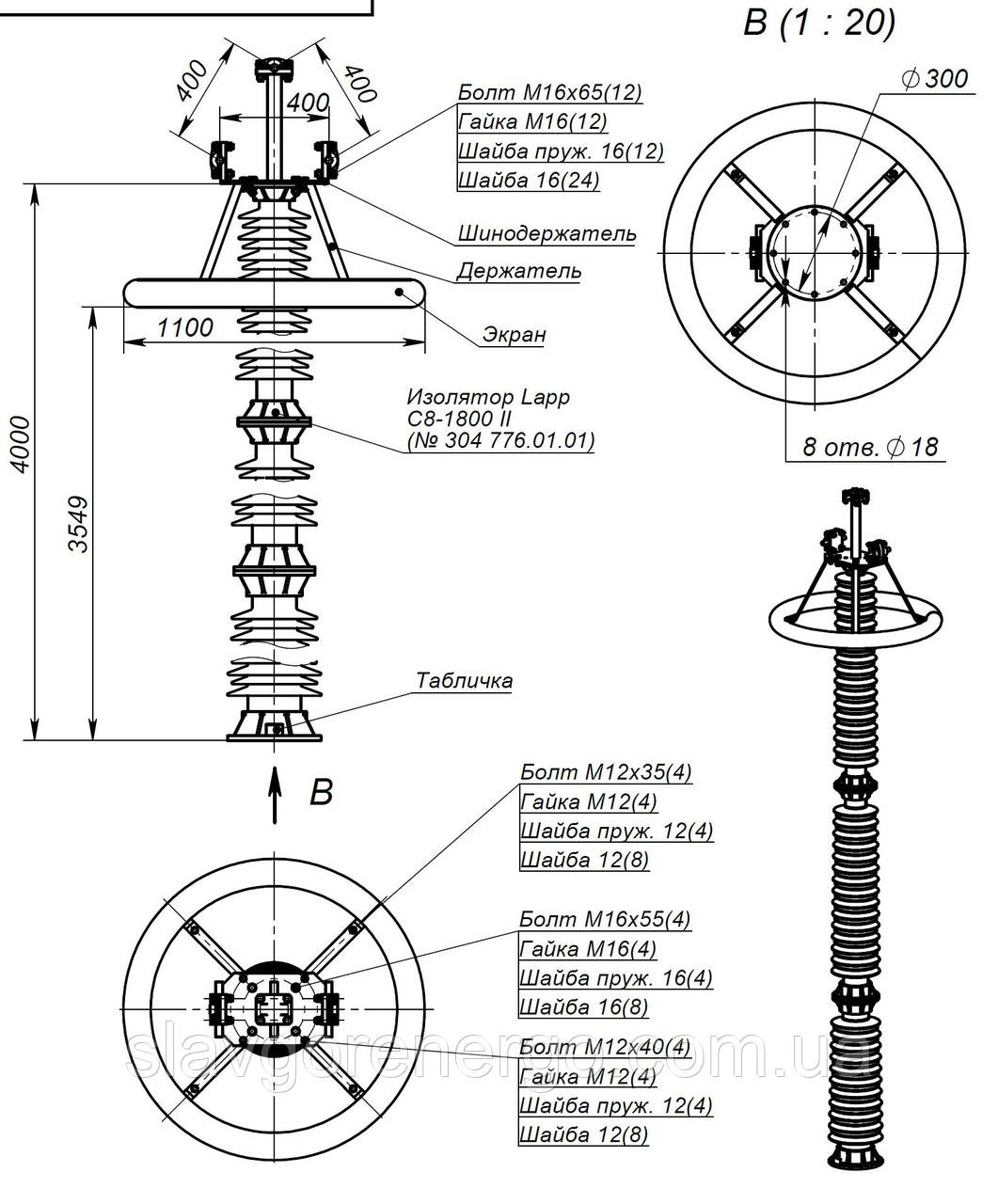

Шинні опори на напругу 500 кВ конструктивно складаються з 3-х основних елементів:

• колони ізоляторів, що виконують ізоляційну і грозозахисну функцію;
• шинотримач, встановлений поверх ізолятора і призначений для кріплення гнучкої і жорсткох ошиновки;
• захисного екрана, що захищає від коронування і покращує розподіл напруги по висоті ізоляційної колонки.

Також за бажанням замовника шинні опори можуть оснащуватися рамою і металевою опорною стійкою (збірною або трубною), на якій закріплена вся конструкція шинної опори.

Виготовляти шинні опори 500 кВ можливо в 4-х основних варіантах:

1. ШО-500 (II*)-2 УХЛ1: шинна опора на напругу 500 кВ з порцеляновим ізолятором з категорією II* (довжина шляху витоку 105 см), конструкція «2» (для кріплення двох проводів), в кліматичному варіанті УХЛ1;
2. ШО-500 (II*)-3 УХЛ1: те ж саме, що і в ШО-500 (II*)-3 УХЛ1, але в конструкційному виконанні «3» (для кріплення трьох проводів);
3. ШО-500 (II*)-T УХЛ1: те ж саме, що і в ШО-500 (II*)-3 УХЛ1, але в конструкційному виконанні «Т» (для кріплення жорсткої ошиновки);
4. ШО-500 (II*)-B: те ж саме, що і в ШО-500 (II*)-2 УХЛ1, але в конструкційному виконанні «Б» (для установки високочастотного загороджувача або підвісного роз’єднувача).

У всіх виконаннях категорії довжини шляху витоку і діаметр проводу (труби) повинні бути вказані при замовленні.

Основні технічні параметри
