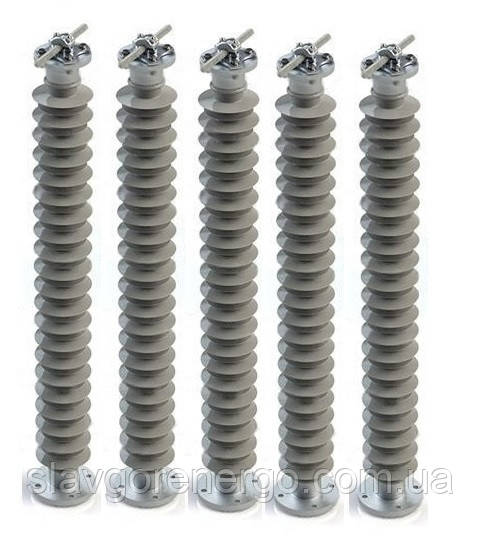

Шинна опора ШОП-150 кВ

Шинна опора ШОП-150.IV-1 УХЛ1 з посиленою полімерною ізоляцією призначена для підтримки одного сталеалюмінієвого або алюмінієвого дроту діаметром 14,0-36,2 мм. (АС-120/19 – АС-700/86, А120-А750) у мережах змінного струму номінальною напругою 150 кВ (Uнр – 172 кВ).

Шинна опора ШОП-150.IV-1 УХЛ1 виготовляються у кліматичному виконанні УХЛ, категорії розміщення 1 за ГОСТ 15150-69 та ГОСТ 15543.1-89 при цьому:
- робоче значення температури навколишнього повітря верхнє – плюс 40°С; нижнє - мінус 60 ° С;
- Висота над рівнем моря не більше 1000 м;
- швидкість вітру не більше 40 м/с за відсутності ожеледиці та не більше 15 м/с при ожеледиці з товщиною кірки льоду до 20 мм;
- Навколишнє середовище не вибухонебезпечне.

Структура умовного позначення шинної опори ШОП-150.IV-1.х-yy-(Р) УХЛ1:
- Ш – шинна;
- О - опора;
- П – полімерна зовнішня ізоляція;
- 150 – номінальна напруга, кВ;
- IV - ступінь забруднення в районі експлуатації згідно з ГОСТ 9920 (дуже сильний).
- 1 - кількість проводів, що приєднуються;
- х (1, 2, 3) - виконання шинної опори в залежності від діаметра проводів, що приєднуються;
- yy - виконання шинної опори в залежності від приєднувальних розмірів фланців та будівельної висоти;
- Р - виконання шинної опори розташування фланців (приєднувальні фланці розгорнуті на 45°;
- УХЛ1 – кліматичне виконання та категорія розміщення відповідно до ГОСТ 15150-69.

- шинна опора ШОП-150.IV-1.1 УХЛ1 - для одного дроту діаметром 14,0-22,1 мм. Основні типи проводів, що приєднуються - А120, А150, А185; А240; А300; АС-120/19, АС-120/27, АС-150/19, АС-150/24, АС-150/34, АС-АС185/24; АС185/29; АС205/27; АС240/32; АС240/39;В окремих випадках допускається експлуатація шинних опор ШО-150.IV-1.1 УХЛ1 на проводи меншого діаметра з додатковим підмотуванням в'язального дроту в місці монтажу.
- шинна опора ШОП-150.IV-1.2 УХЛ1 - для одного дроту діаметром 24,0-29,4 мм. Основні типи проводів, що приєднуються - А350; А400; А450; А500, АС300/39; АС300/48; АС330/30; АС330/43;АС400/51; АС400/64; АС450/56; АС500/27;
- шинна опора ШОП-150.IV-1.3 УХЛ1 - для одного дроту діаметром 30,0-36,2 мм. Основні типи проводів, що приєднуються - А550; А600; А650; А700; А750, АС500/26; АС500/64; АС550/71; АС600/72;АС650/79; АС700/86.
