від 75 000 ₴
Вакуумні вимикачі ВВ/TEL-10 поставляються як для будівництва нових КРУ, так і для модернізації існуючих. При модернізації вакуумні вимикачі BB/TEL-10 призначені для заміни застарілих і відпрацювали свій ресурс масляних вимикачів на вакуумні.
Структура умовного позначення вакуумних вимикачів типу BB/TEL-X1-X2/X3-X4X5-X6:
ВВ – вимикач вакуумний;
TEL – найменування типу вимикача;
X1 – значення номінальної напруги, кВ;
X2 – значення номінального струму відключення, кА;
X3 – значення номінального струму, А;
X4 – кліматичне виконання;
X5 – категорія розміщення;
X6 – конструктивне виконання за каталогом.
Основні технічні характеристики вакуумного вимикача BB/TEL-10-20/1000-У2-48:
|
Параметр |
Величина |
|
Значення номінальної напруги, кВ |
10 |
|
Значення найбільшої робочої напруги, кВ |
12 |
|
Значення номінального струму (Inom), А |
1000 |
|
Значення номінального струму відключення(I0 nom), кА |
20 |
|
Значення наскрізного струму короткого замикання, кА - найбільший пік - початкове діюче значення періодичної складової |
52 20 |
|
Значення нормованого процентного вмісту апериодической складової, % |
40 |
|
Значення струму термічної стійкості, кА |
20 |
|
Значення часу протікання струму термічної стійкості, з |
3 |
|
Значення власного часу відключення вимикача, с, не більше |
0,015 |
|
Значення повного часу відключення, с, не більше |
0,025 |
|
Значення власного часу включення, с, не більше |
0,055 |
|
Значення неодночасність замикання і розмикання контактів, с, не більше |
0,004 |
|
Значення номінальної напруги живлення котушок електромагнітів, В |
220 |
|
Значення номінальної оперативної напруги живлення - змінне, В - постійне, В - діапазон, % |
100, 110, 220 24, 48, 110, 220 85-100 |
|
Значення ресурсу з комутаційної стійкості - при номінальному струму (Inom), операцій "ВО" - при струмах короткого замикания I=(60-100)% от (I0 nom), операцій "ВО" |
50000 100 |
|
Значення механічного ресурсу, циклів "ВО" |
50000 |
|
Значення електричного опору головного ланцюга полюса, мкОм, не більше |
40 |
|
Маса, кг, не більше |
39 |
|
Термін служби до списання, років |
25 |
Вимикач розрахований на роботу в мережах змінного струму з напругою до 10 кВ і номінальним струмом до 1000 А за струму вимкнення — до 20 кА. Вакуумний вимикач складається з трьох полюсів із пофазно вбудованими електромагнітними приводами, розміщеними на загальному основі. Якорі електромагнітних сил механічно зв'язані загальним валом, що виключає можливість неповнофазного спрацьовування вимикача та забезпечує керування блок-контактами. Вакуумний вимикач ВВ/TEL-10 постачається в складі викатних елементів ВЕ/ТЕL и комутаційних модулів КМ/ТЕL-10, комплектних розподільних пристроїв серій SG_MILE, а також , реклоузерів РВА/ТЕL-10.
Основні переваги вимикачів ВВ/TEL-10:
- Висока надійність
- Немає потреби технічного обслуговування впродовж усього терміну експлуатації
- Можливість встановлення в будь-які шафи розподільних пристроїв середнього класу напруги
- Широкий діапазон оперативних живильних напруг
- Мале енергоспоживання від мережі оперативного живлення
- Функції телесигналізації
- Сертифікація виробів на відповідність національним стандартам країн-споживачів і міжнародним стандартам
- Широкий спектр сервісних послуг і підтримка замовника впродовж усього життєвого циклу виробів
- Екологічна чистота та безпека для довкілля
Гарантійний термін експлуатації — 5 років. Термін експлуатації вимикачів становить 25 років, водночас вони не вимагають профілактичних ремонтів і обслуговування в процесі експлуатації. Підбір обладнання згідно з ТУ або побажань Заказника здійснюється у разі заповнення питаного аркуша
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип вимикача | Вакуумний |
| Спосіб установки | Стаціонарний |
| Тип приводу | Електромагнітний |
| Номінальна робоча напруга | 10 кВ |
| Максимальна робоча напруга | 12 кВ |
| Режим роботи | Аварійний |
| Повний час відключення | 0.025 мс |
| Вага | 39 кг |
| Термін служби | 25 років |

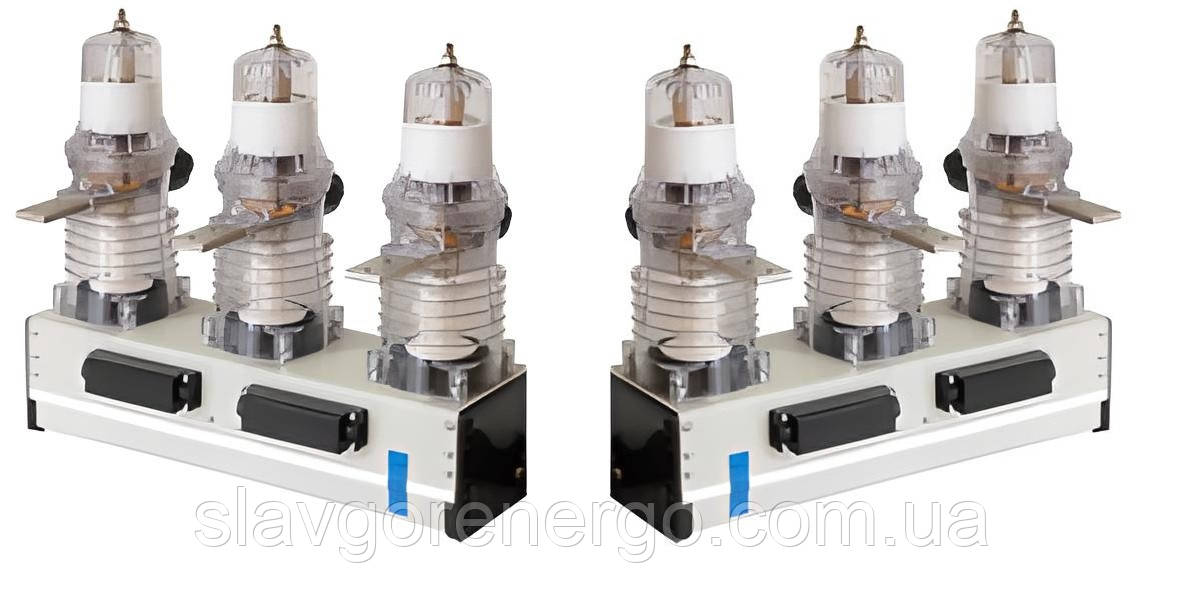

Вакуумний вимикач BB/TEL-10-20/1000
