Ізолятор ЛКЦ 70-330-5 призначений для ізоляції та кріплення проводів повітряних ліній електропередачі, у розподільних пристроях електростанцій та підстанцій змінного струму напругою 330 кВ частотою до 100 Гц при температурі навколишнього повітря від мінус 60° С до плюс 50° -5 ступенем забрудненості атмосфери (СЗ) відповідно до правил улаштування електроустановок (ПУЕ) та СОУ МПЕ 40.1.51.301:2004 (відповідає 1-7 ступеню забрудненості атмосфери за ГОСТ 28856-90).Вид кліматичного виконання ізолятора – У, ХЛ, категорія розміщення 1 або 2 за ГОСТ 15150-69.
В умовному позначенні ізолятора ЛКЦ 70-330-5 літери та числа означають:
Л – тип ізолятора: лінійний, підвісний;
К – матеріал захисної оболонки: кремнійорганічна гума;
70 - нормована руйнівна механічна сила при розтягуванні, кН;
330 - номінальна напруга ізолятора, кВ;
5 – район застосування ізолятора за ступенем забруднення атмосфери за СОУ МПЕ 40.1.51.30;
Ц – цільнолита конструкція захисної оболонки.

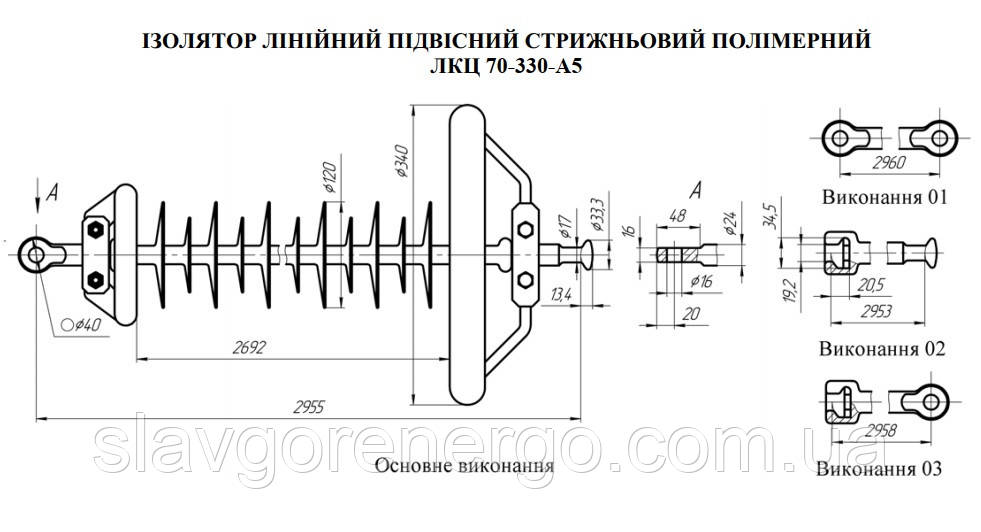

Ізолятор ЛКЦ 70-330-5- складається з ізоляційної частини (1), що включає склопластиковий стрижень з ребристою суцільнолитою захисною оболонкою з кремнійорганічної (силіконової) гуми та віконців (2, 3, 4), опресованих на стрижні в різнихсполученнях. На оконцевателях напресовані екранні диски 5 і 6 з алюмінієвого сплаву, а також вирівнювальний екран (7). Виконання ізолятора з віконцем "гездо" (4) оснащується W-подібним замком.
Ізолятор ЛКЦ 70-330-5 виготовляється в наступних основних варіантах виконання:
-ЛКЦ 70-330-5 основне виконання (T-B) з кінцівниками провушина-маточка. Застосовується для встановлення в металоконструкції без вбудованої сережки СРС-7-16. Для цього додатково замовляється скоба СК-7-1А.
-ЛКЦ 70-330-5-01 виконання -01 (Т-Т) з віконцями провушина-провушина. Також застосовується для встановлення в металоконструкції без вбудованої сережки СРС-7-16. Завдяки вбудованому вуху дозволяє виключити з конструкції натяжної або підтримуючої підвіски вушко У1-7-16 або У1К-7-16.В окремих випадках можливе виготовлення ізолятора типу ЛКЦ 70-330-5Ц-01Р з вухами, розгорнутими щодо осі на 90 градусів. Це дозволяє одночасно виключити з конструкції підвіски промзвено ПРВ-7-1 і однолапчасте вушко.
-ЛКЦ 70-330-5-02 виконання -02 (S-B) з віконцями гніздо-маточок.Застосовується для встановлення в металоконструкції з вбудованою вбудованою сережкою СРС-7-16 (СРС-7-17). Дозволяє модернізувати або замінити старі або пошкоджені гірлянди ізоляторів ПС-70Е, ПС-70Д або ПФ-70 у натяжній або підтримуючій ізолюючій підвісці без заміни арматури.
-ЛКЦ 70-330-5-03 виконання -03 (S-Т) з віконцями гніздо-маточок.Застосовується для встановлення в металоконструкції з вбудованою вбудованою сережкою СРС-7-16 (СРС-7-17). При цьому, дозволяє виключити з конструкції натяжної або підтримуючої підвіски вушко У1-7-16 або У1К-7-16.
Основні | |
---|---|
Країна виробник | Україна |
Тип | Ізолятор |
Рід установки | Зовнішня |
Конструктивне виконання | Лінійне |
Напруга | 330 кВ |
Допустимий натяжіння дротів | 70 Н |
Маса | 7.5 кг |
