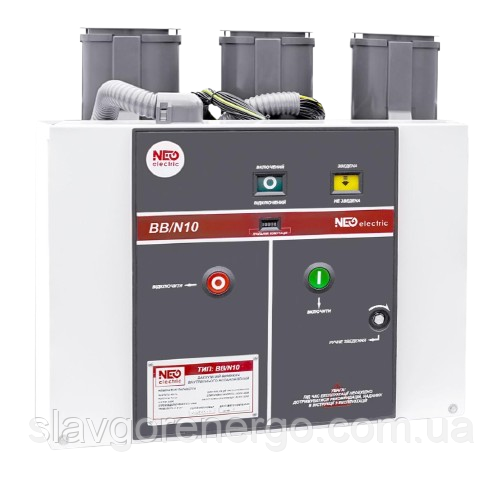

Вимикач вакуумний викатний CNC ВВ/N10S 630A 10кВ

Вакуумний вимикач викочування CNC ВВ/N10S 630A 10кВ 25кA міжфазна відстань 150мм

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Кількість полюсів: 3
• Номінальна найбільша робоча напруга: 12 кВ
• Номінальна частота: 50 Гц
• Комутаційна зносостійкість при номінальному струмі, кількість циклів увімкнення/вимкнення: 30 000
• Механічна зносостійкість, кількість циклів увімкнення/відключення: 30 000
• Номінальна напруга ланцюгів управління (увімкнення/вимкнення) Un, В: AC/DC 220, AC 220
• Тип приводу: Пружинно-моторний
• Напруга живлення приводу: AC/DC 220, AC 220
• Діапазон напруги живлення приводу, % від Un: 85-110
• Напруга живлення електромагнітного блокування, В: AC/DC 220, AC 220
• Середня швидкість відключення, м/сек: 0.9-1.3
• Середня швидкість включення, м/сек: 0.4-0.8
• Власний час включення, мс: 35-70
• Власний час вимкнення, мс: 20-50

Вакуумні вимикачі внутрішнього монтажу серії BB/N10 (далі – «вимикачі») призначені для комутації трифазних електричних мереж змінного струму з частотою 50 Гц та номінальною напругою до 12 кВ як у нормальних, так і аварійних режимах. Вимикачі підтримують функцію автоматичного повторного включення та доступні як у стаціонарному, так і у висувному виконанні. У їх конструкції передбачено пружинний привід, який може бути приведений у дію вручну або за допомогою електродвигуна. Також передбачено місцеве керування вимикачем. Вимикачі, що поставляються, можуть бути укомплектовані адаптаційними наборами (ретрофітами) для заміни застарілих масляних і газових вимикачів.

Відповідність стандартам: конструкція та технічні параметри вимикачів відповідають ДСТУ EN 62271-100:2016 та вимогам актуальних стандартів електромагнітної сумісності.

Принцип роботи заснований на гасінні електричної дуги, що виникає між контактами у вакуумній камері, де як ізолятор використовується вакуум. У камері застосовується аксіально-магнітна контактна система AMF (Axial Magnetic Field), яка створює вертикально спрямоване магнітне поле між контактами. Це забезпечує рівномірний розподіл дуги по контактах, і пари металу, що утворюються при горінні дуги, конденсуються на поверхні контактів протягом декількох мікросекунд, втрачаючи провідні властивості. Після відновлення діелектричних характеристик вакуумної камери відбувається остаточне гасіння дуги та розмикання ланцюга. Система AMF забезпечує стійку та надійну роботу камери в процесі розриву струмової дуги.

Вмикання вимикача здійснюється за рахунок накопиченої енергії пружини, що включає, яку можна натягнути за допомогою мотор-привода або ручного механізму. Відключення відбувається при спрацьовуванні пружин, що відключають під впливом електромагнітів відключення або кнопки на корпусі вимикача.
