від 6 200 ₴
Трансформатор струму ТПЛ-10 отримує на вході сигнал із початковими параметрами, і на виході видає його вже зі зміненими значеннями. Трансформатор ТПЛ один із найпопулярніших трансформаторів струму, який працює в мережах змінного струму 50 Гц із максимальною напругою 10 кВ. Заміри високих значень і робота з струмом за такої високої напруги надзвичайно небезпечні. Тому його параметри зменшуються до таких, які вже можуть сприймати вимірювальні прилади, автоматика та пристрої, що використовуються для керування. Отже, трансформатори виконують і захисну функцію, запобігаючи вторинним мережам від короткого замикання й аварійних ситуацій, пов'язаних із впливом високої напруги.
Вироби можна купити для роботи в помірному кліматі (кліматичне виконання "У") на відкритому повітрі та в приміщенні (категорія розміщення 1.2). Працюють у будь-якому положенні.
У нашому магазині ви можете вибрати й купити також трансформатори з іншими робочими характеристиками.
| Найменування параметрів | Значення параметра |
|---|---|
| Номінальна напруга кВ | 10 |
| Найбільша робоча напруга, кВ | 12 |
| Номінальний первинний струм, А | 5, 10, 15, 20, 30, 50, 75, 100, 150 |
| Номінальний вторинний струм, А | 5 |
| Номінальна частота, Гц | 50 |
| Клас точності вторинного обмотування: - для вимірювань; - для захисту; |
0,5; 0,5S; 10P |
| Номінальне вторинне навантаження при сos ↑ = 0,8, В·А обмотки: - для вимірювань; - для захисту; |
10/15 |
Термін постачання від 1 дня за наявності на складі або від 5 днів залежно від кількості трансформаторів у замовленні.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Напруга | 10 кВ |
| Частота струму | 50 Гц |
| Вторинний струм | 5 А |
| Потужність навантаження | 15 кВА |
| Кількість коефіцієнтів трансформації | 1 |
| Принцип перетворення струму | Електромагнітний |
| Ізоляція | Лита |
| Спосіб монтажу | Комбіноване |
| Маса | 14 кг |
| Користувальницькі характеристики | |
| Код моделі | 140 |

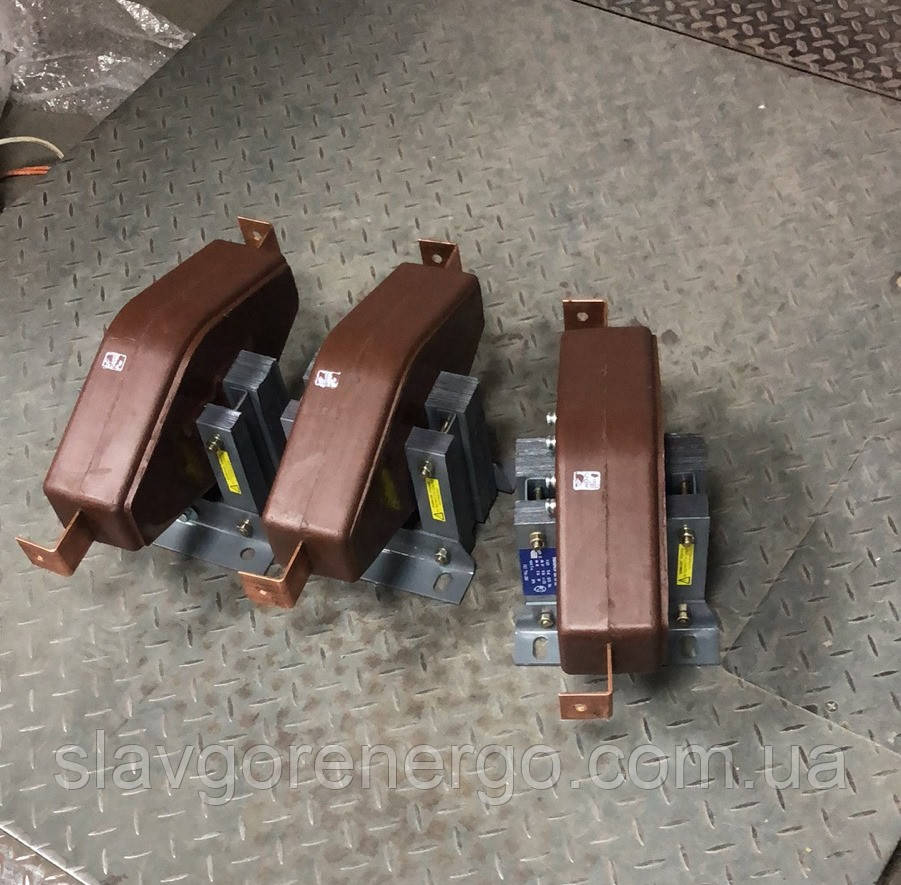

Трансформатори струму ТПЛ-10 від 5 до 150/5-0,5S-10P
