1 740 ₴
ОПИС:
П - підвісний
С - матеріал ізоляційної деталі (стекло)
70, 120, 160, 210 - мінімальне механічне навантаження, кН
Б, Д, Е - індекс модернізації ізолятора
Ізолятори лінійні підвісні скляні серії ПС застосовуються для електричної ізоляції та кріплення незахищених проводів та грозозахисних тросів, повітряних ЛЕП та ВРУ підстанцій високої напруги 110-750 кВ. На високовольтних лініях електропередач використовують гірлянди, які складаються з почергово з'єднаних ізоляторів. Кількість ізоляторів у гірлянді залежить від класу напруги лінії, а також від того яка конструкція опори, тип ізолятора і не менш важливо від умов експлуатації та навколишнього середовища. На дерев'яних опорах напругою 35 кВ встановлюються всього два підвісні ізолятори ПС у гірлянді; на металевих опорах зазвичай на один-два ізолятори більше. Для того щоб гірлянди міцно трималися і не розчепилися стрижень у пазу шапки фіксується спеціальним замком.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Найменування параметрів |
ПСВ210А |
|
Мінімальне механічне руйнівне навантаження, Кн |
210 |
|
Мінімальне механічне руйнівне навантаження залишку ізолятора, кН |
168 |
|
Діаметр (D), мм. |
330 |
|
Будівельна висота (Н), мм. |
170/195 |
|
Сферичне з*єднання (d), мм. |
20 |
|
Довжина шляху витоку, мм. |
552/561 |
|
Пробивна напруга в ізоляційному середовищі, кВ |
130 |
|
Напруга, що витримується 50 Гц (в сухому стані), кВ |
90 |
|
Напруга, що витримується 50 Гц (під дощем), кВ |
55 |
|
Імпульсна напруга, що витримується 1,2/50 +/- |
+140/-140 |
|
Маса, кг. |
9,45 |
Варіанти позначення: Ізолятор ПСВ-210 А, ПСВ210, ПСВ210А, ПСВ210 А
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип | Ізолятор |
| Тип ізолятора | Лінійний |
| Вид диэлектрика | Твердий |
| Рід установки | Зовнішня |
| Конструктивне виконання | Лінійне |
| Пробивна напруга | 130 кВ |
| Імпульсна пробивна напруга | 140 кВ |
| Допустимий натяжіння дротів | 2100 Н |
| Маса | 9.45 кг |
| Гарантійний термін | 36 міс |
| Стан | Новий |
| Користувальницькі характеристики | |
| Код моделі | 140 |

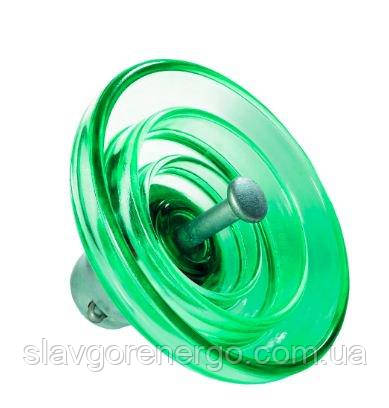

Ізолятор ПСВ-210А
