від 15 800 ₴
У позначенні ізолятора літери та цифри означають:
П - прохідний;
П - полімерний;
Ц - цельнолита захисна оболонка;
20 - номінальна напруга, кВ;
1600 - номінальний струм;
8 - мінімальна руйнівна механічна сила при вигині, кН;
УХЛ1 - кліматичне виконання.
Приклад запису позначення ізолятора прохідного полімерного з цільнолитою оболонкою з кремнійорганічної гуми, на напругу 35 кВ, з номінальним струмом 630 А, з мінімальною руйнівною механічною силою при вигині 8 кН, кліматичного виконання УХЛ1.
Технічні характеристики ізолятора
|
Номінальна напруга, кВ |
20 |
|
Номінальний струм, А |
1600 |
|
Нормована руйнуюча механічна сила при вигині, кН, не менше |
8 |
|
Напруга, що витримується, кВ: - грозового імпульсу «1,2/50»; |
125 |
|
- промислової частоти: - у сухому стані; |
65 |
|
- під дощем |
50 |
|
Витримувальна напруга промислової частоти в забрудненому та вологому стані при питомій поверхневій провідності забрудненого шару, що рівняється (35±1,0) мкСм, кВ, не менше |
26 |
|
Довжина шляху витоку зовнішньої ізоляції, мм, не менше |
1000 |
|
Довжина шляху витоку внутрішньої ізоляції, мм, не менше |
700 |
|
Маса, кг, не більше |
13 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип | Ізолятор |
| Тип ізолятора | Прохідний |
| Рід установки | Зовнішня |
| Напруга | 20 кВ |
| Маса | 13 кг |
| Гарантійний термін | 36 міс |
| Стан | Новий |

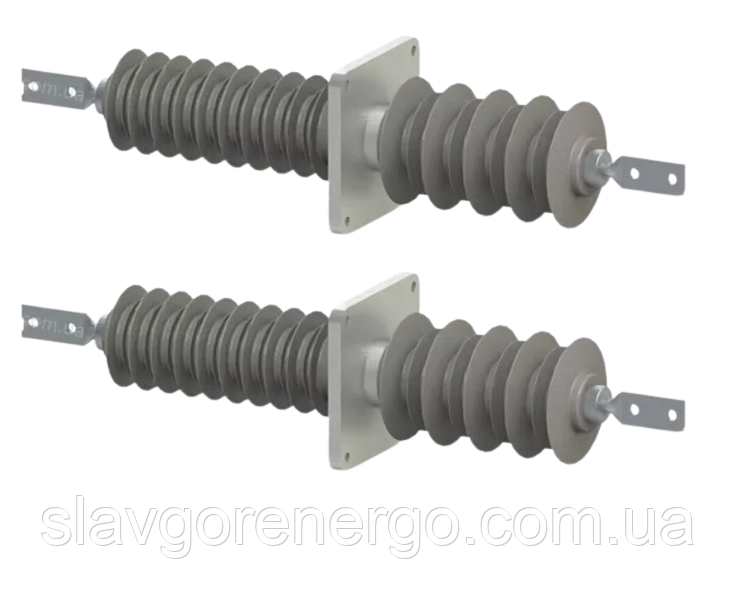

ППЦ-20/1600-8 УХЛ1
