від 145 000 ₴
Роз'єднувачі РД(З) є до роз'єднувачами поворотного типу, містять дві поворотні колонки, одна з яких є основною, а друга відповідно веденої. У рух колонки наводяться приводом. Сам роз'єднувач складається з окремих полюсів, які при необхідності встановлюються на загальну раму.
Р – роз'єднувач
Д – двухколонковый
З – з заземлюючими ножами
ОСНОВНІ ТИПИ РД(З):
| Типовиконання | Номінальний струм | 1000 А | 1125 А | 2000 А | 3150 А |
| номінальна напруга | |||||
| РД | 35 кВ | РД 35/1000 | РД 35/1125 | РД 35/2000 | РД 35/3150 |
| 110 кВ | РД 110/1000 | РД 110/1125 | РД 110/2000 | РД 110/3150 | |
| 150 кВ | РД 150/1000 | РД 150/1125 | РД 150/2000 | РД 150/3150 | |
| РДЗ.1а | 35 кВ | РДЗ.1а 35/1000 | РДЗ.1а 35/1125 | РДЗ.1а 35/2000 | РДЗ.1а 35/3150 |
| 110 кВ | РДЗ.1а 110/1000 | РДЗ.1а 110/1125 | РДЗ.1а 110/2000 | РДЗ.1а 110/3150 | |
| 150 кВ | РДЗ.1а 150/1000 | РДЗ.1а 150/1125 | РДЗ.1а 150/2000 | РДЗ.1а 150/3150 | |
| РДЗ.1б | 35 кВ | РДЗ.1б 35/1000 | РДЗ.1б 35/1125 | РДЗ.1б 35/2000 | РДЗ.1б 35/3150 |
| 110 кВ | РДЗ.1б 110/1000 | РДЗ.1б 110/1125 | РДЗ.1б 110/2000 | РДЗ.1б 110/3150 | |
| 150 кВ | РДЗ.1б 150/1000 | РДЗ.1б 150/1125 | РДЗ.1б 150/2000 | РДЗ.1б 150/3150 | |
| РДЗ.2 | 35 кВ | РДЗ.2 35/1000 | РДЗ.2 35/1125 | РДЗ.2 35/2000 | РДЗ.2 35/3150 |
| 110 кВ | РДЗ.2 110/1000 | РДЗ.2 110/1125 | РДЗ.2 110/2000 | РДЗ.2 110/3150 | |
| 150 кВ | РДЗ.2 150/1000 | РДЗ.2 150/1125 | РДЗ.2 150/2000 | РДЗ.2 150/3150 |
Конструктивні виконання роз'єднувачів РД(З):
| РД
РДЗ-1а РДЗ-1б РДЗ-2 |
Без заземлювачів
Заземлювач розташований зі сторони веденої колонки Заземлювач розташований зі сторони ведучої колонки Заземлювачі розташовані з обох сторін |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Кількість полюсів | 3 шт. |
| Номінальний струм | 3150 А |
| Частота струму | 50 Гц |
| Струм термічної стійкості | 25 кА |
| Струм електродинамічної стійкості | 63 кА |
| Напруга | 35 кВ |
| Максимальна робоча напруга | 40.5 кВ |
| Рід установки | Зовнішня |
| Кількість опорних ізоляторів | 6 шт. |
| Кількість заземлювачів | 2 шт. |
| Наявність запобіжника | Ні |
| Комутаційна зносостійкість | 2000 циклів |
| Спосіб монтажу | Горизонтальний |
| Маса | 220 кг |
| Додаткові характеристики | |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 50 град. |
| Габаритні розміри | |
| Довжина | 2400 мм |
| Висота | 800 мм |
| Ширина | 800 мм |

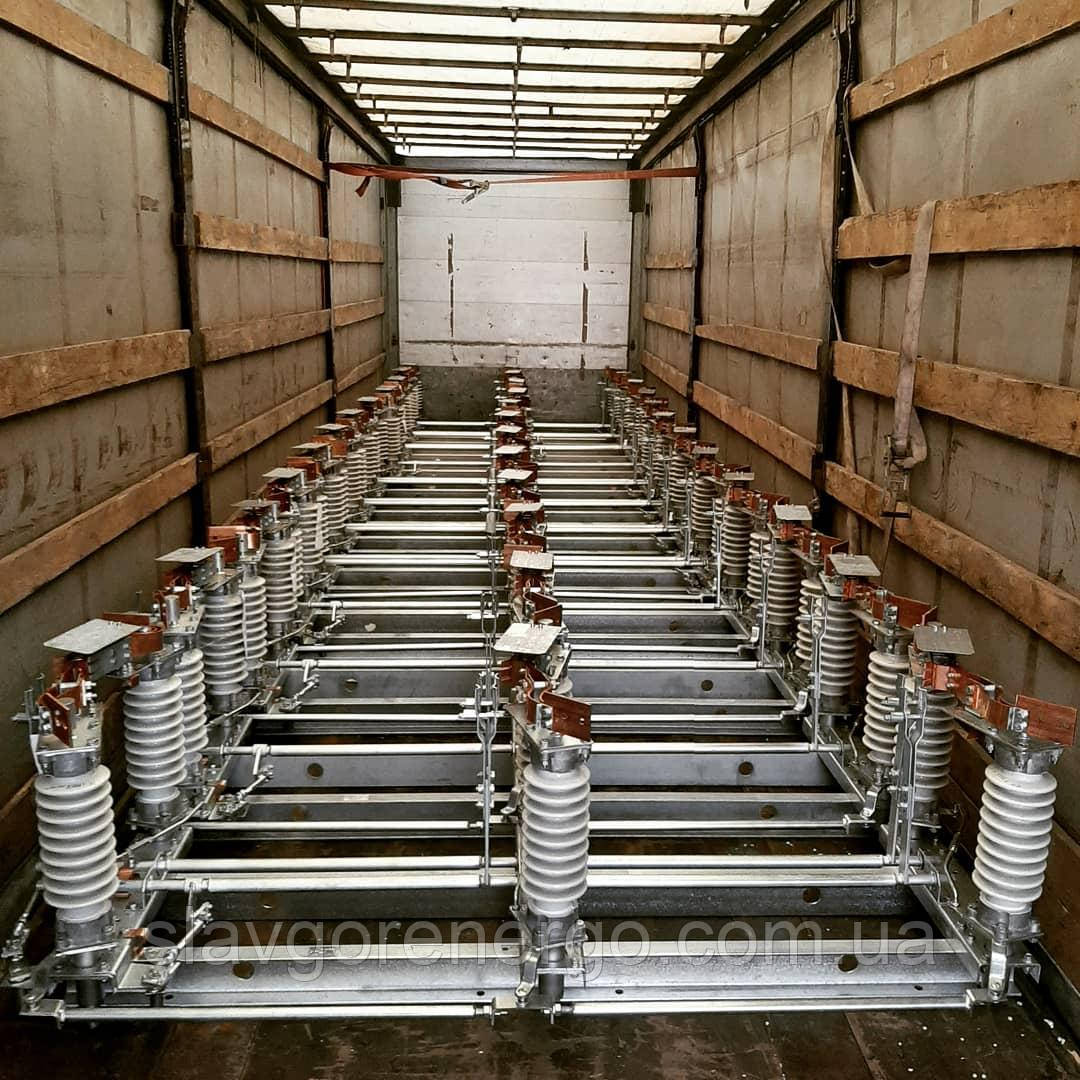

Роз'єднувачі РДЗ-2-35/3150
