23 500 ₴
Трансформатор силовий однофазний PVD1 (F) — якісніший аналог трансформатора ОЛСП.
Трансформатори PVD1(F) призначені для встановлення в комплектні розподільні пристрої (КРУ) внутрішнього та зовнішнього встановлення для забезпечення живлення ланцюгів власних потреб пунктів секціонування й автоматичного увімкнення резерву (АВР). Трансформатори використовуються в установках змінного струму на об'єктах електроенергетики в промисловості, сільському господарське, і інших галузях народного господарства.
Технічні характеристики відповідають ДСТУ EN 60076-1 і ДСТУ EN 60076-11.
|
Найменування параметрів |
Значення параметра |
|
|

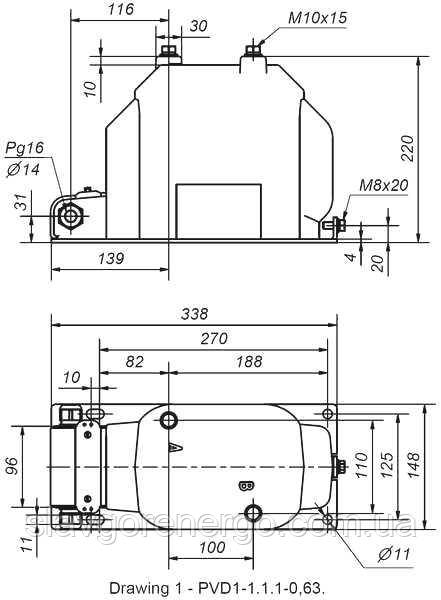

PVD1-1... |

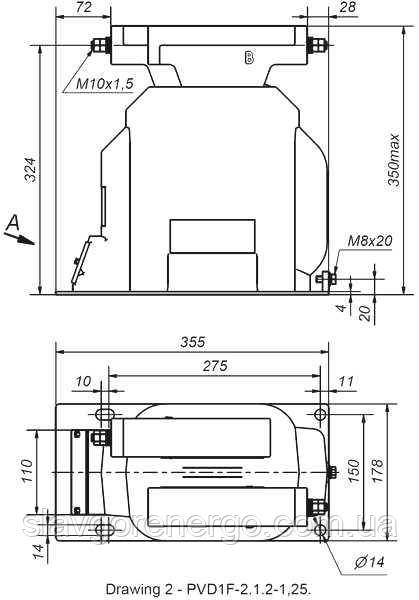

PVD1F-2... |
|
|
Найбільша напруга обладнання, Um, [kV] |
3,6; 7,2; 12; |
|
|
Номінальна потужність, PN, [kVA] |
0,63 |
0,63; 1,25 |
|
Номінальна напруга первинного обмотування, UN, [kV] |
3,0; 3,3; 3,6; 3,9; 6; 6,3; 6,6; 6,9; 10; 10,5; 11 |
|
|
Діапазон робочої напруги, % від номінального |
± 20 |
|
|
Номінальна напруга вторинного обмотування, USN, [V] |
100-209-220-231; 220 |
|
|
Відхилення вихідної напруги на основному та неосновних відгалуженнях від номінального, на холостому ходу, [%] |
± 0,5 |
|
|
Падіння вихідної напруги основного та неосновного відгалужень вторинного обмотування під час під'єднання навантаження, що відповідає номінальному навантаженню відгалужень, [%], не більш ніж |
3 |
|
|
Сила струму холостого ходу, [%] не більш ніж |
4 |
|
|
Рівень часткових розрядів (ЧР) за 1,3UN, [пКл, pC] |
10 |
|
|
Перевантажувальна здатність |
2 х PN / 10 хвилин |
|
|
Маса, [kg], не більш ніж |
24 |
38; 42 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Кількість фаз | 1 |
| Спосіб охолодження обмоток | Сухий |
| Рід установки | Закрите приміщення |
| Маса | 38 кг |

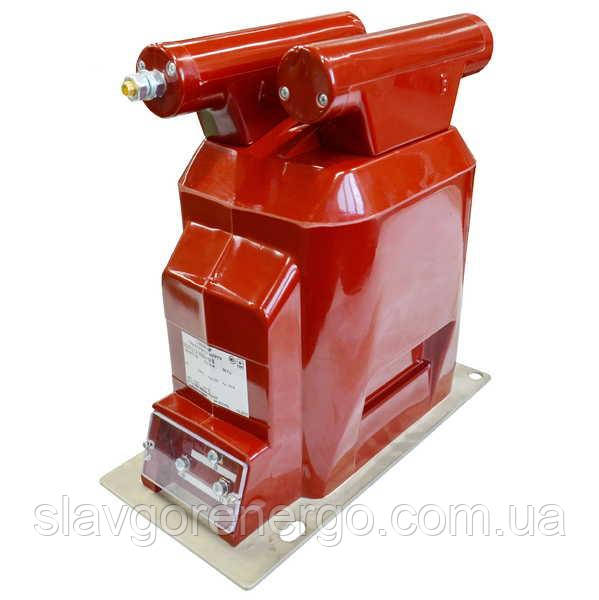

Трансформатор силовий однофазний PVD1 (F)
