Розширювальний бак трансформатора містить основний і додатковий відсіки. Основний відсік розширювального бака має патрубок із встановленим захисним реле для з'єднання з баком трансформатора. Додатковий відсік забезпечений патрубком із встановленим захисним реле для з'єднання з відсіком трансформатора, що перемикає пристрою. Кожен відсік забезпечений пробкою для затоки олії, пробкою для зливу олії та масловказівником. Основний відсік розширювального бака виконаний у вигляді циліндричного корпусу з кришками і забезпечений патрубком з осушувачем повітря для зв'язку з атмосферою і елементами кріплення до бака трансформатора. Додатковий відсік розширювального бака виконаний у вигляді меншого за розмірами циліндричного корпусу з кришкою та дном, скріпленого з однією з кришок основного відсіку, та частково розміщений усередині основного відсіку. У верхній частині додаткового відсіку, розміщеної всередині основного відсіку, виконано отвір для сполучення з внутрішньою порожниною основного відсіку. Пробка для затоки олії, пробка для зливу олії та олія-покажчик розміщені на частині додаткового відсіку, розташованого зовні основного відсіку. Технічний результат - зменшення габаритів пристрою та підвищення технологічності його виготовлення.

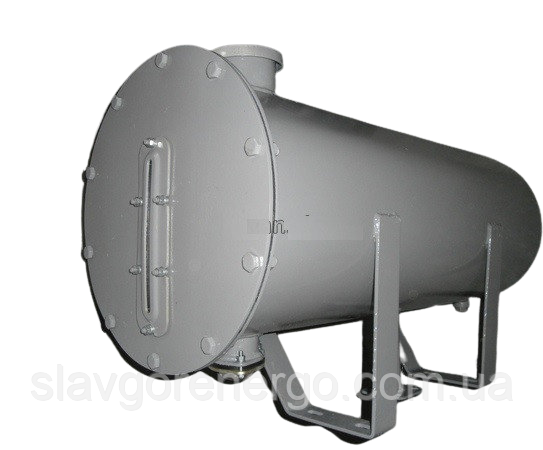

Ми пропонуємо розширювачі, які виготовляються відповідно до вимог ГОСТ 17412, ГОСТ 15963 та за робочими кресленнями:
Тип 1 – однокамерні розширювачі;
Тип 2 – розширювачі із відсіком для перемикачів РПН;
Тип 3 - однокамерні розширювачі під установку гнучкої оболонки;
Тип 4 – розширювачі під установку гнучкої оболонки із відсіком для перемикачів РПН.
Вибір обсягу розширювача здійснюється залежно від розрахункової маси трансформаторної олії та кліматичного виконання трансформатора.
Розширювач повинен відповідати таким вимогам:
Місткість розширювача повинна забезпечувати постійну наявність у ньому олії при всіх режимах роботи трансформатора від відключеного стану до номінального навантаження при всіх коливаннях температури;
Розширювач повинен з'єднуватись з баком трансформатора трубою, що закінчується всередині розширювача на 30÷50 мм вище дна, щоб унеможливити попадання залишків масла в бак;
Розширювач повинен бути забезпечений осушувачем повітря з масляним затвором;
Відсік для перемикача повинен бути герметично відокремлений від розширювача трансформатора, мати власний масловказівник та осушувач повітря;
У трансформаторах з газовим реле між розширювачем і баком повинен бути встановлений дисковий затвор з покажчиком положення (закрито-відкрито). При установці на розширювачі відсіченого клапана допускається затвор не встановлювати;
Трансформатори класу напруги 220 кВ та вище забезпечуються розширювачем з гнучкою оболонкою.
Конструкція розширювачів передбачає патрубки для приєднання розширювача до бака, для приєднання повітроосушувача та кран для доливу масла, патрубки для маслопроводу від розширювача до перемикача РПН, пробки в нижній частині для зливу олії, пробки у верхній частині для випуску повітря, люки на доньках для фарбування очищення, кришки люків з патрубком для приєднання стрілочного масловказівника, люки у верхній частині розширювача для кріплення гнучкої оболонки.
