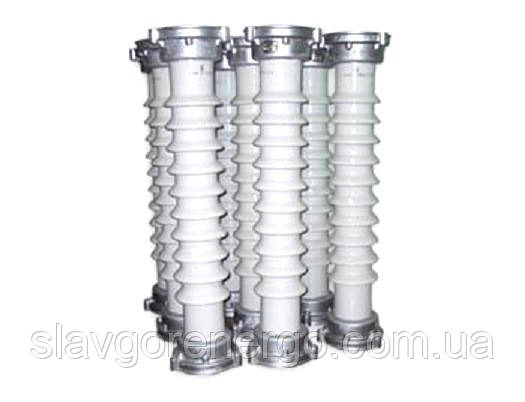

Розрядник РВС-110

Розрядники вентильні РВС 110 кВ призначені для захисту від атмосферних перенапруг ізоляції електроустаткування змінного струму частотою 50 та 60 Гц. Розрядники РВС виготовляються для мереж із будь-якою системою заземлення нейтралі. Розрядники розраховані на тривалу роботу в умовах закритих та відкритих електричних установок за температури навколишнього середовища від мінус 40° до плюс 40°С та призначені для застосування на висоті до 1000 м над рівнем моря.

Розрядники РВС-110, що складаються з трьох елементів РВС-33, монтуються в одну колону, що встановлюється на спеціальній підставі. До верхнього фланця розрядника РВС-110 кріпиться екран. До горизонтального майданчика фундаменту чотирма анкерними болтами кріпиться чотирикутна чавунна основа, на якій встановлюється колона розрядника.

В умовному позначенні типу прийнято:
Р - розрядник;
В - вентильний;
С - станційний;
110 – клас напруги в кВ;
123 – номінальна напруга в кВ;
У, ХЛ – кліматичне виконання згідно з ГОСТ15150-69;
1 – категорія розміщення згідно з ГОСТ15150-69.

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
