від 18 600 ₴

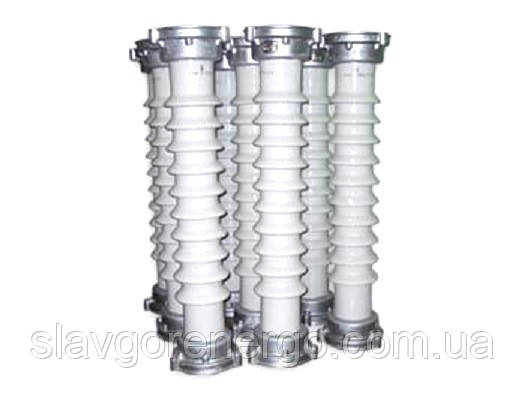

Розрядники вентильні РВС 35 кВ призначені для захисту від атмосферних перенапруг ізоляції електроустаткування змінного струму частотою 50 та 60 Гц. Розрядники РВС виготовляються для мереж із будь-якою системою заземлення нейтралі. Розрядники розраховані на тривалу роботу в умовах закритих та відкритих електричних установок за температури навколишнього середовища від мінус 40° до плюс 40°С та призначені для застосування на висоті до 1000 м над рівнем моря.
В умовному позначенні типу прийнято:
Р - розрядник;
В - вентильний;
С - станційний;
III – група відповідно до ГОСТ 16357-83;
5 – номінальний розрядний струм розрядника в кА;
35 – клас напруги в кВ;
40,5 – номінальна напруга в кВ;
I - категорія розрядника по довжині шляху витоку (на 20% вище I-ого ступеня забруднення за ГОСТ 9920-89);
У, ХЛ – кліматичне виконання згідно з ГОСТ15150-69;
1 – категорія розміщення згідно з ГОСТ15150-69.
Тип розрядника | РВС-35 |
Клас напруги, кВ | 35 |
Номінальна напруга розрядника, кВ | 40,5 |
Пробивна напруга розрядника при частоті 50 Гц у сухому стані та під дощем - не менше - не більше |
78 98 |
Імпульсна пробивна напруга розрядника (при передрозрядному часі від 2 до 20 мкс і при повному імпульсі 1,2/50) | 125 |
Напруга розрядника, що залишається, при імпульсному струмі з довжиною фронту хвилі 8 мкс з амплітудою 3000А 5000А 10000А |
122 130 143 |
Основні | |
---|---|
Напруга | 35 кВ |
Імпульсна пробивна напруга | 125 кВ |
Маса | 73 кг |
Гарантійний термін | 12 міс |
Стан | Новий |
Пробивна напруга | 98 кВ |
Країна виробник | Україна |
Тип разрядника | Вентильний |
Тип | Розрядник |
Рід установки | Зовнішня |
