від 624 000 ₴
Основні технічні характеристики.
Номінальна потужність, кВА |
Номінальна вища напруга, кВ |
Номінальна нижча напруга, кВ |
Втрати холостого ходу, кВт. |
Втрати короткого замикання, кВт. |
Струм холостого ходу, % |
Напруга короткого замикання, % |
Схема та група з'єднання обмоток |
1000 |
35 |
0,4 |
2,0 |
12,2 |
1,4 |
6,5 |
У/Ун-0 |
Габаритно-вагові характеристики.
Номінальна потужність, кВА |
1000 |
Маса повна, кг. |
3500 |
Довжина, мм. |
2100 |
Ширина, мм. |
1270 |
Висота повна, мм. |
2450 |

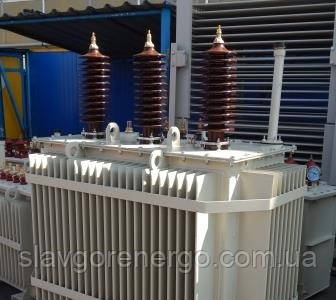

Трансформатори силові ТМГ є трифазними масляними трансформаторами загального призначення.
Обмотка низької напруги силових трансформаторів цієї серії виконана не з алюмінієвих проводів, а з алюмінієвої фольги, що поєднує в собі простоту намотування і високого рівня надійності.
Ширина алюмінієвої стрічки дорівнює висоті обмотки нижчої напруги — це значно зменшує осьові динамічні зусилля в трансформаторі. Як міжшаровій ізоляції застосована папір типу DDP, яка в процесі сушіння обмоток спікається. Таким чином, створюється щільна цілісна конструкція, що володіє підвищеною стійкістю до радіальним зусиллям.
Для контролю рівня масла в трансформаторах передбачений поплавкового типу маслоуказатель.
Для контролю внутрішнього тиску в баку і сигналізації в разі перевищення ним допустимих величин в трансформаторах, що розміщуються в приміщенні, передбачається за замовленням споживача установка електроконтактного мановакуумметра.
Для вимірювання температури верхніх шарів масла на кришці трансформаторів передбачається гільза для встановлення рідинного скляного термометра, яким трансформатори комплектуються за замовленням споживача.
Для вимірювання температури верхніх шарів масла та управління зовнішніми електричними ланцюгами трансформатори, призначені для експлуатації в приміщенні або під навісом, за замовленням споживача комплектуються манометричним сигналізує термометром.
Вводи і відводи нейтралі обмоток НН трансформаторів розраховані на тривалу навантаження струмом, рівним 100% номінального струму обмотки НН.
Трансформатори комплектуються транспортними роликами для переміщення як у поздовжньому, так і в поперечному напрямках.
Основні | |
---|---|
Країна виробник | Україна |
Потужність | 1000 кВА |
Тип трансформатора | Понижуючий |
Напруга первинної обмотки | 35 кВ |
Рід установки | Відкрите повітря |
Напруга короткого замикання | 6.5 % |
Спосіб монтажу | На лапах |
Кількість обмоток трансформатора | 3 |
Кількість фаз | 3 |
Напруга вторинної обмотки | 10 кВ |
Спосіб охолодження обмоток | Масляний |
Матеріал обмотки | Алюміній |
Маса | 3500 кг |
Користувальницькі характеристики | |
Код моделі | 140 |
