8 400 ₴
Трансформатор струму ТПОЛУ - 10 призначені для установки в комплектні розподільні пристрої і служать для передачі сигналу вимірювальної інформації вимірювальним приладам і пристроям захисту, автоматики і управління в установках змінного струму на клас напруги до 10 кВ частотою 50 Гц. Трансформатори виготовляються в кліматичному виконанні «У» категорії 3 розміщення по ГОСТ 15150-69. Робоче положення - будь-яке. Сердечники обмотки для вимірювань виготовлені з нанокристалічного сплаву, що гарантує збереження метрологічних характеристик протягом 50 років і виключає можливість намагнічування сердечника.
Увага! При експлуатації трансформатора вторинні обмотки повинні бути замкнуті!
Т - трансформатор струму
П - прохідний
О - однофазний
Л - лита ізоляція
10 - номінальна напруга, кВ.
5,10,15,20,30,40,50,75,100,150,200,300,400,500,600,800,1000 - номінальний первинний струм, А
5 - номінальний вторинний струм, А.
0,5;0,5 s;0,2;0,2 s - клас точності вторинної обмотки для вимірювання
10Р - клас точності вторинної обмотки для захисту
У3 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69
Застосовуються в КТП, КСО і т. п. обладнанні напрузі до 10 кВ.
|
Нацменування параметра |
Значення параметра |
|---|---|
| Номінальна напруга, кВ | 10 |
| Найбільша робоча напруга, кВ | 12 |
| Номінальний первинний струм, А | 5, 10, 15, 20, 30, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000, 2500, 3000 |
| Номінальний вторинний струм, А | 1;5 |
| Номінальна частота, Гц | 50 |
| Число вторинних обмоток | 2, 3, 4 |
| Клас точності вторинної обмотки: - для вимірювань; - для захисту; |
0,2S; 0,5; 0,5S;0,5S+ / 5P;10P |
| Номінальне вторинне навантаж. при соs φ = 0,8, В·А обмотки: - для вимірювань; - для захисту; |
10 / 15 |
| Основні | |
|---|---|
| Функціональне призначення | Вимірювальний |
| Кількість коефіцієнтів трансформації | 1 |
| Максимальний первинний струм | 100 А |
| Тип монтажу | Прохідний |
| Ізоляція | Лита |
| Частота струму | 50 Гц |
| Напруга | 10 кВ |
| Маса | 22 кг |
| Вторинний струм | 5 А |
| Принцип перетворення струму | Електромагнітний |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Код моделі | 140 |

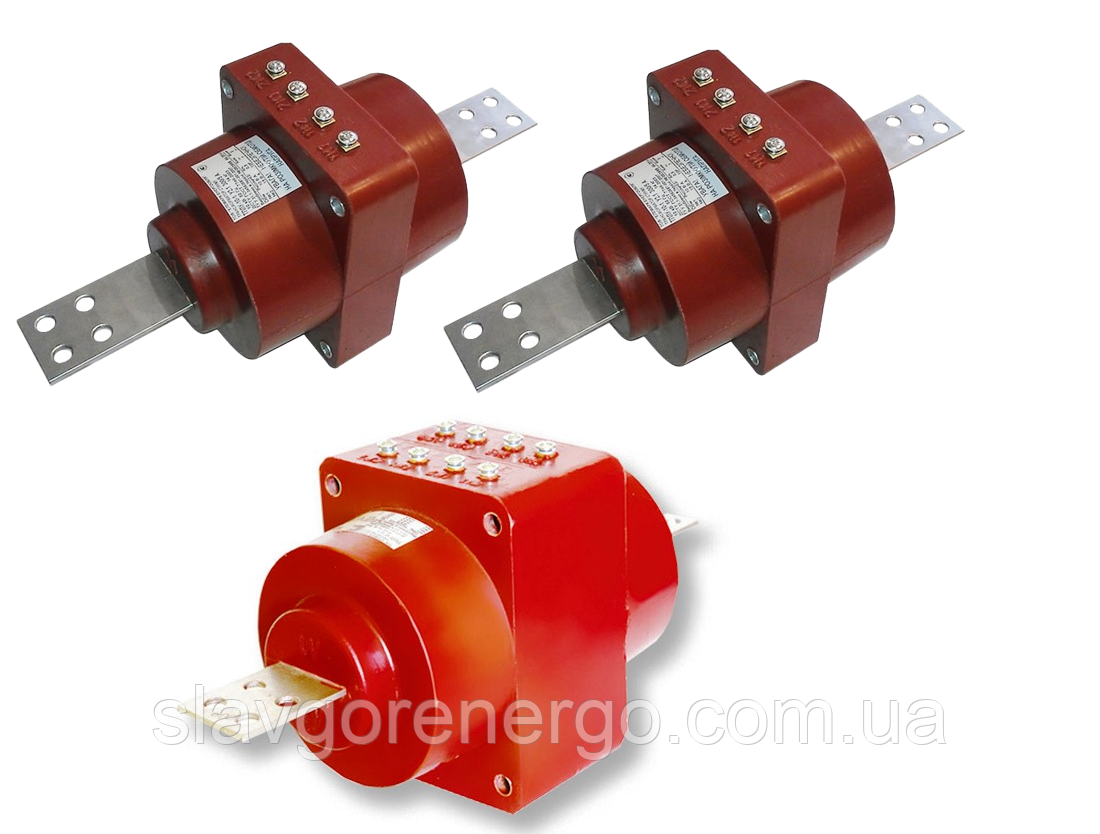

Трансформатори ТПОЛУ-10 100/5 0,5 s/10р
