Роз'єднувачі зовнішньої установки горизонтально-поворотного типу РДЗ-110/1000 УХЛ1 і РДЗ-110/2000 УХЛ1 призначені для комутації електричного ланцюга без струму або з незначним струмом знаходяться під напругою до 110 кВ, а також заземлення відключених ділянок за допомогою заземлювачів. Роз'єднувач виготовляється в кліматичному виконанні УХЛ, категорії розміщення 1 по ГОСТ 15150 і ГОСТ 15543.
Р - роз'єднувач;
Д - двухколонковый;
З - наявність заземлювачів;
Х - кількість заземлювачів на полюс (1 або 2);
Х - наявність і тип приводу;
110 - номінальна напруга, кВ;
Х - посилене виконання ізоляції (Б);
1000 - номінальний струм, А;
УХЛ1 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543.1-89.
ОСНОВНІ ТИПИ РД(З):
| Виконання | Номін. струм | 1000 А | 1125 А | 2000 А | 3150 А |
| Номінальна напруга | |||||
| РД | 35 кВ | РД 35/1000 | РД 35/1125 | РД 35/2000 | РД 35/3150 |
| 110 кВ | РД 110/1000 | РД 110/1125 | РД 110/2000 | РД 110/3150 | |
| 150 кВ | РД 150/1000 | РД 150/1125 | РД 150/2000 | РД 150/3150 | |
| РДЗ.1а | 35 кВ | РДЗ.1а 35/1000 | РДЗ.1а 35/1125 | РДЗ.1а 35/2000 | РДЗ.1а 35/3150 |
| 110 кВ | РДЗ.1а 110/1000 | РДЗ.1а 110/1125 | РДЗ.1а 110/2000 | РДЗ.1а 110/3150 | |
| 150 кВ | РДЗ.1а 150/1000 | РДЗ.1а 150/1125 | РДЗ.1а 150/2000 | РДЗ.1а 150/3150 | |
| РДЗ.1б | 35 кВ | РДЗ.1б 35/1000 | РДЗ.1б 35/1125 | РДЗ.1б 35/2000 | РДЗ.1б 35/3150 |
| 110 кВ | РДЗ.1б 110/1000 | РДЗ.1б 110/1125 | РДЗ.1б 110/2000 | РДЗ.1б 110/3150 | |
| 150 кВ | РДЗ.1б 150/1000 | РДЗ.1б 150/1125 | РДЗ.1б 150/2000 | РДЗ.1б 150/3150 | |
| РДЗ.2 | 35 кВ | РДЗ.2 35/1000 | РДЗ.2 35/1125 | РДЗ.2 35/2000 | РДЗ.2 35/3150 |
| 110 кВ | РДЗ.2 110/1000 | РДЗ.2 110/1125 | РДЗ.2 110/2000 | РДЗ.2 110/3150 | |
| 150 кВ | РДЗ.2 150/1000 | РДЗ.2 150/1125 | РДЗ.2 150/2000 | РДЗ.2 150/3150 |
Роз'єднувач РДЗ-110 складаються з окремих полюсів, які можуть використовуватися в однополюсному і трьох полюсном варіанті установки на горизонтальній площині. Роз'єднувачі РДЗ-110 на клас напруги 110 кВ на номінальний струм 1000 А допускають установку на вертикальній площині. Полюс роз'єднувача виконаний у вигляді двухколонкового апарату з розворотом головних ножів в горизонтальній площині і складається з цоколя, ізоляційних колон, струмоведучої системи і заземлюючого пристрою.
Роз'єднувачі РДЗ приводяться в дію ручними приводами ПРГ-2Б УХЛ1 (роз'єднувачі 35 і 110 кВ), а також руховими приводами типу ПДГ-5 (роз'єднувачі 110, 150, 220 кВ).
Руховий привід має виконавчий блок і блок управління. Ручні та механічні приводи мають електромагнітну і механічне блокування між головними і заземлювальними ножами.
Контактні ножі роз'єднувача на 1000А виконані з двох паралельних мідних шин, встановлених "на ребро", один кінець яких гнучкими зв'язками з'єднаний з контактним висновком, а на іншому утворений роз'ємний контакт.
Контактні ножі роз'єднувачів РДЗ на 2000 і 3150 А складаються з двох контактних ножів на 1000 А. Заземлювальний пристрій роз'єднувача входять ножі заземлення, стаціонарно встановлені на цоколі роз'єднувача РДЗ і нерухомий контакт, встановлений на головному контактному ножі.
| Основні | |
|---|---|
| Наявність запобіжника | Ні |
| Країна виробник | Україна |
| Рід установки | Зовнішня |
| Максимальна робоча напруга | 123 кВ |
| Частота струму | 50 Гц |
| Спосіб монтажу | Горизонтальний |
| Кількість полюсів | 3 шт. |
| Кількість опорних ізоляторів | 6 шт. |
| Номінальний струм | 10000 А |
| Напруга | 110 кВ |
| Характеристики приводу | |
| Тип приводу | Ручний привід |

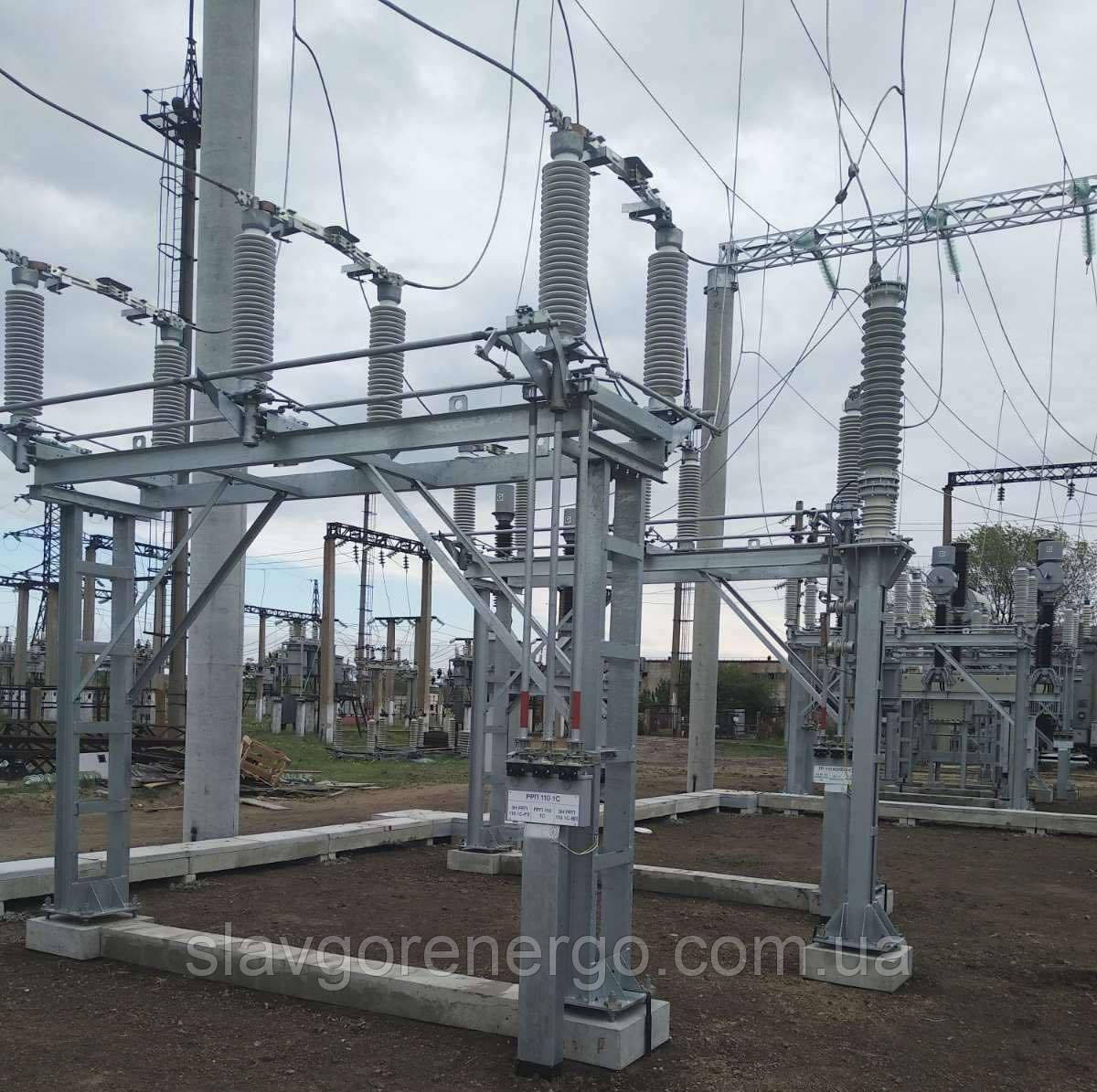

Роз'єднувач РДЗ-1-110/1000 УХЛ1
