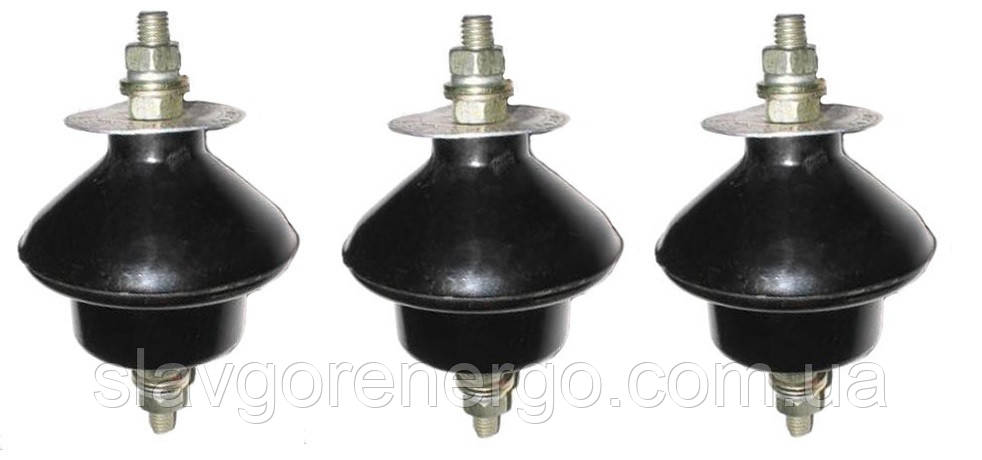

Розрядники РВН-0,5 У1 призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 та 60 Гц. Виготовляються для мереж із будь-якою системою заземлення нейтралі.
Розрядники РВН-0,5 виконуються відповідно до ТУ У 31.2-22820979-002:2007.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Клас напруги мережі, чинне значення, кВ: |
0,38 |
| Номінальна напруга (Uнр), чинне значення, кВ: |
0,5 |
| Імпульсна пробивна напруга при передрозрядному часі від 2 до 20 мкс, кВ, не більше: |
4,3 |
| Струм витоку при випрямленій напрузі, що дорівнює номінальній, мА, не більше: |
0,6 |
| Довжина шляху витоку зовнішньої ізоляції, див, не менше: |
2,6 |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ РВН-0,5
| Наименование параметра |
РВН-0,5 У1 |
| Класс напряжения сети, кВ действующее |
0,38 |
| Номинальное напряжение, кВ действующее |
0,5 |
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действующее:
- не менее
- не более |
2,3
2,7 |
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ
- не более |
4,3 |
Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более
- с амплитудой 1000А |
2,5 |
| Номинальный разрядный ток, кА |
1,0 |
Ток утечки при выпрямленном напряжении, равном номинальному напряжению, мкА.
- не более |
6,0 |
Токовая пропускная способность:
- 20 импульсов тока волной 16/40 мкс, кА
- 20 импульсов тока волной 3/8 мс, А |
3,0
35 |
Длина пути утечки внешней изоляции, см,
- не менее |
2,6 |
Допустимое тяжение проводов, Н,
- не менее |
50 |
Масса, кг
- не более |
0,25 |
ГАБАРИТЫ И УСЛОВНОЕ ОБОЗНАЧЕНИЕ
РВН О - XX М Н У(Т) 1
Р - розрядник
В - вентильний
Н - низьковольтний
Про - із застосуванням оксидно-цинкових резисторів
ХХ - номінальна напруга в кВ
М - модернізований
Н - підвищеної надійності та довговічності
У(Т) - кліматичне виконання
1 категорія розміщення
Гарантійний термін експлуатації розрядника РВН-0,5 У1 складає: 5 років від дня введення в експлуатацію, але не більше 5,5 років від дня відвантаження з підприємства-виробника.
