Ізолятор ШФ-20Г У1

Застосування:

До 1990 року цей ізолятор мав позначення ШФ-20В. У зв'язку із проведеною модернізацією та зміною конструкції з 1991 року даний ізолятор змінив своє позначення на ШФ-20Г (літера "Г" у позначенні - це індекс модернізації ізолятора). Ізолятор ШФ-20, він же ШФ-20Г- призначений для ізоляції та кріплення проводів серії А та АС у лініях електропередач, напругою 10; 20 кВ та частотою 50-60 Гц. Монтаж даних ізоляторів, як правило, проводиться на гаки діаметром 20 та 22 мм та ковпачків серії К-6, К-7 або К-10. Кріплення неізольованого дроту до шийки ізолятора ШФ-20Г здійснюється за допомогою дротяної в'язки ВШ-1 та спіральної в'язки серії ПВС. Для кріплення ізольованого дроту СІП-3 використовуються спіральні в'язки серії ВС або CO. Цей вид ізолятора покривається коричневою або білою глазур'ю. Купити ізолятор ШФ-20 Г ви можете зателефонувавши за вказаним телефоном або на нашому сайті. Наша компанія є платником ПДВ на загальних засадах.

Основні технічні характеристики:

- Номінальна напруга: 20 кВ.

- пробивне в ізоляційному середовищі – 180 кВ;

- імпульсне, що витримується, - 135 кВ;

- що витримується 50 Гц у сухому стані - 85 кВ;

- що витримується 50 Гц під дощем - 65 кВ.

- Довжина шляху витоку не менше - 400 мм.

- механічне руйнівне навантаження при згині не менше - 13 кН

- Діаметр штиря кріплення ізолятора - 22 мм. Маса – 3,5 кг

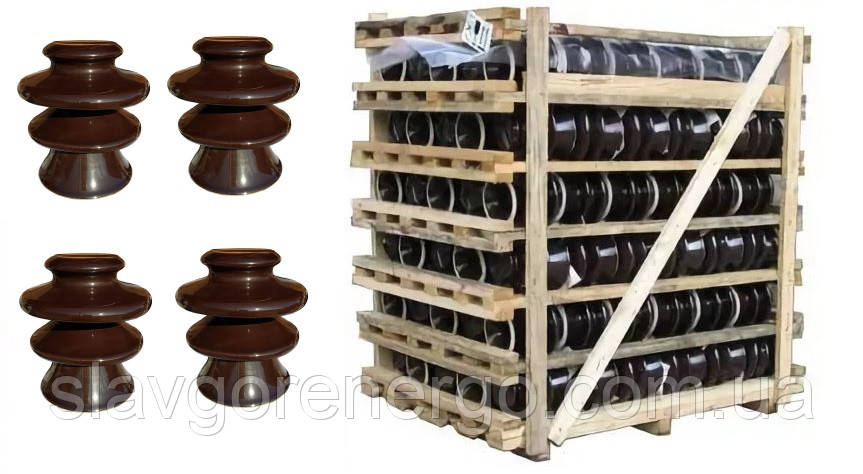

Ізолятори надійно упаковані на дерев'яних обрешітках по 240 штук у кожній, розмір палети 120*80 см.
