Ізолятор ШФ-20

ОПИС:

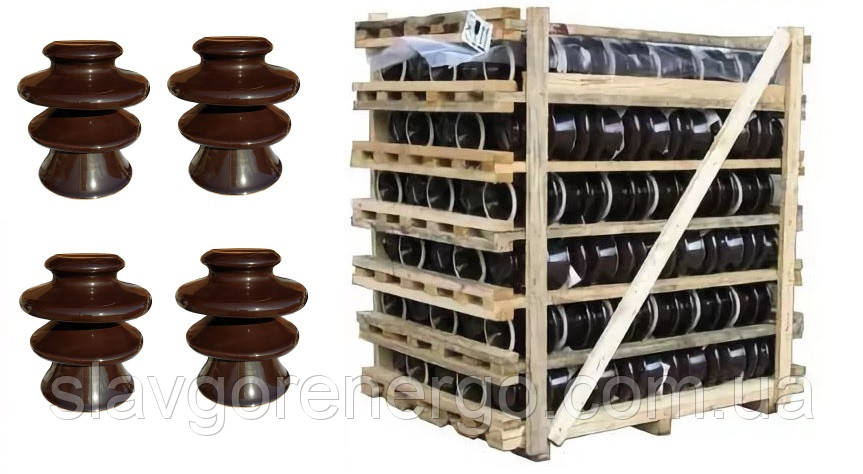

Ізолятор ШФ-20Г - є найпоширенішим штирьовим фарфоровим ізолятором для ліній з неізольованими та ізольованими проводами. У порівнянні з ізолятором ШФ-10Г має більш ніж в 1,5 рази збільшену довжину шляху витоку. Ізолятор ШФ-20Г монтується на стандартні металоконструкції згідно з типовим проектом 3.407.1-143 "Залізобетонні опори ПЛ 10 кВ" та гаки КВ-22. Для кріплення ізоляторів на штирях застосовуються ковпачки К-6 (КП-22), К-7 та в окремих випадках ковпачки К-9 та К-10. Ізолятор ШФ-20Г використовується для комплектації та виготовлення роз'єднувачів вертикально-рубаючого типу РЛН-10/400 У1, РЛНЗ-20/400 У1, РЛН-20/400 У1, РЛНЗ-20/400 У1, РЛНЗ-1 -10/630 У1,РЛНЗ-20/630 У1.

Основні технічні характеристики:

- Номінальна напруга: 20 кВ.

- пробивне в ізоляційному середовищі – 180 кВ;

- імпульсне, що витримується, - 135 кВ;

- що витримується 50 Гц у сухому стані - 85 кВ;

- що витримується 50 Гц під дощем - 65 кВ.

- Довжина шляху витоку не менше - 400 мм.

- механічне руйнівне навантаження при згині не менше - 13 кН

- Діаметр штиря кріплення ізолятора - 22 мм. Маса – 3,5 кг
