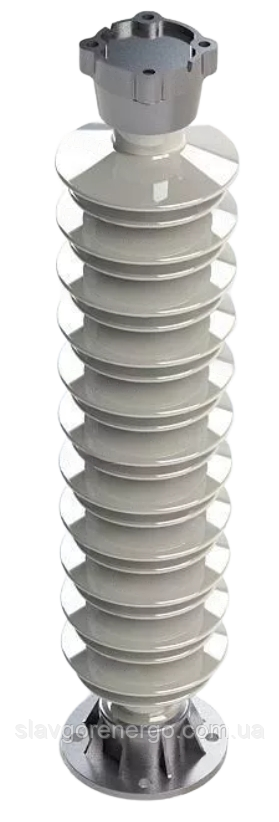

Структура умовного позначення ізолятора C4-450 II-М УХЛ1 :
- С - стрижневий ізолятор;
- 4 - мінімальна руйнівна сила на вигин, кН;
- 450 - випробувальна напруга повного грозового імпульсу, кВ;
- II – ступінь забруднення ізоляції відповідно до ГОСТ 9920;
- М - індекс модернізації ізолятора, який характеризує виробництво порцелянової деталі з висоглинноземистої маси підгрупи 120 або 130 та фланців із високоміцного сірого чавуну;
- УХЛ1 - кліматичне виконання та категорія розміщення за ГОСТ 15150.
Ізолятор С4-450 II-М УХЛ1 зазвичай застосовується у шинних опорах на 110 кВ, сучасних роз'єднувачах РДЗ-110, РГ-110 та заземлювачах ЗОН-110Б.
Ізолятор C4-450 II-M УХЛ1 поставляється з білою та коричневою кольором глазурі.
| Номінальна напруга, кВ |
110 |
| Випробувальна напруга повного грозового імпульсу, кВ |
450 |
| Мінімальна руйнівна сила при згині, кН |
4 |
| Мінімальний руйнівний момент при крученні, кН·м |
2,5 |
| Довжина шляху витоку не менше, см |
280 |
| Маса, кг |
46 |
| Ізолятор відповідає вимогам ТУ У 26.2-0021:2007 |
| Строк служби не менше 30 років |
