У позначенні ізолятора літери та цифри означають:
П - прохідний;
П - полімерний;
Ц - цельнолита захисна оболонка;
10 - номінальна напруга, кВ;
1000 - номінальний струм;
8 - мінімальна руйнівна механічна сила при вигині, кН;
УХЛ1 - кліматичне виконання.
Приклад запису позначення ізолятора прохідного полімерного з цільнолитою оболонкою з кремнійорганічної гуми, на напругу 10 кВ, з номінальним струмом 1000 А, з мінімальною руйнівною механічною силою при вигині 8 кН, кліматичного виконання УХЛ1:
ППЦ 10/1000-8 УХЛ1.
Технічні характеристики ізолятора
| Номінальна напруга, кВ | 10 |
| Номінальний струм, А | 1000 |
| Нормована руйнуюча механічна сила при вигині, не менше, кН | 8 |
| Напруга, що витримується, кВ: - грозового імпульсу «1,2/50»; - промислової частоти: - у сухому стані; - під дощем |
80 45 30 |
| Витримувальна напруга промислової частоти, кВ, в забрудненому та вологому стані при питомій поверхневій провідності забрудненого шару, що рівняється (35±1,0) мкСм, не менше |
12 |
| Довжина шляху витоку зовнішньої ізоляції, мм, не менше | 380 |
| Довжина шляху витоку внутрішньої ізоляції, мм, не менше | 300 |
| Маса, кг, не більше | 4,2 |
| Фарфоровий аналог | ИПУ 10/1000-7,5 УХЛ1 |
Вид кліматичного виконання УХЛ категорія розміщення 1 згідно з ГОСТ 15150.
Прохідні ізолятори типу ППЦ призначені для ізоляції і з'єднання струмоведучих частин закритих розподільних пристроїв та відкритих розподільних пристроїв на лініях електропередачі.
Завод має можливість постачати прохідні ізолятори з розмірами фланців на вимогу замовника
| Основні | |
|---|---|
| Гарантійний термін | 36 міс |
| Країна виробник | Україна |
| Напруга | 10 кВ |
| Стан | Новий |
| Рід установки | Зовнішня |
| Номінальний розрядний струм | 1000 кА |
| Допустимий натяжіння дротів | 800 Н |
| Тип ізолятора | Прохідний |

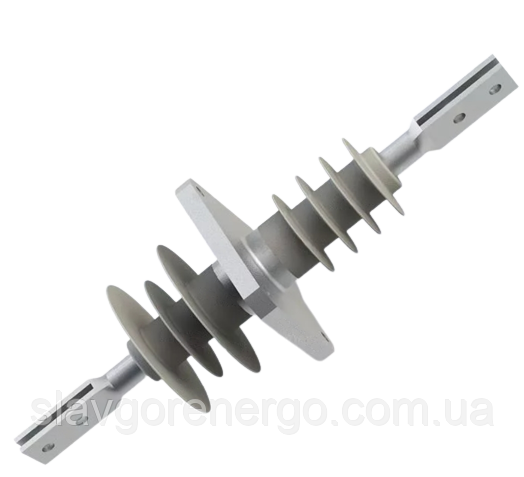

ППЦ-10/1000-8 УХЛ1 (аналог ІПУ)
