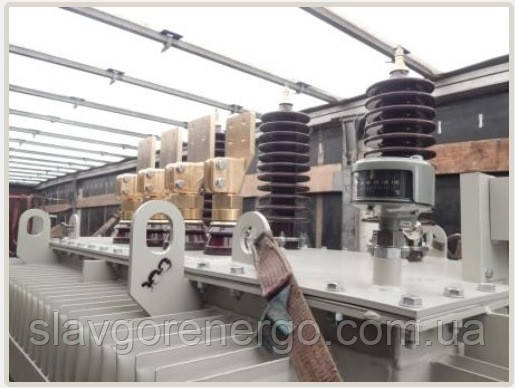

Трансформатор силовий масляний ТМГ - 1600 кВа/35 кВ
| |
|
| Напруга тр-ра: |
35/10 кВ .
|
| Схеми і групи з'єднань обмоток: |
У/Д-11
|
| Гарантія заводу: |
5 років.
|
| Призначення: |
Трансформатори силові ТМГ є трифазними масляними трансформаторами загального призначення.
Обмотка низької напруги силових трансформаторів цієї серії виконана не з алюмінієвих проводів, а з алюмінієвої фольги, що поєднує в собі простоту намотування і високого рівня надійності.
Ширина алюмінієвої стрічки дорівнює висоті обмотки нижчої напруги — це значно зменшує осьові динамічні зусилля в трансформаторі. Як міжшаровій ізоляції застосована папір типу DDP, яка в процесі сушіння обмоток спікається. Таким чином, створюється щільна цілісна конструкція, що володіє підвищеною стійкістю до радіальним зусиллям.
Для контролю рівня масла в трансформаторах передбачений поплавкового типу маслоуказатель.
Для контролю внутрішнього тиску в баку і сигналізації в разі перевищення ним допустимих величин в трансформаторах, що розміщуються в приміщенні, передбачається за замовленням споживача установка електроконтактного мановакуумметра.
Для вимірювання температури верхніх шарів масла на кришці трансформаторів передбачається гільза для встановлення рідинного скляного термометра, яким трансформатори комплектуються за замовленням споживача.
Для вимірювання температури верхніх шарів масла та управління зовнішніми електричними ланцюгами трансформатори, призначені для експлуатації в приміщенні або під навісом, за замовленням споживача комплектуються манометричним сигналізує термометром.
Вводи і відводи нейтралі обмоток НН трансформаторів розраховані на тривалу навантаження струмом, рівним 100% номінального струму обмотки НН.
Трансформатори комплектуються транспортними роликами для переміщення як у поздовжньому, так і в поперечному напрямках.
|
