У позначенні ізолятора літери та цифри означають:
П - прохідний;
П - полімерний;
Ц - цельнолита захисна оболонка;
35 - номінальна напруга, кВ;
від 630 - номінальний струм;
8 - мінімальна руйнівна механічна сила при вигині, кН;
УХЛ1 - кліматичне виконання.

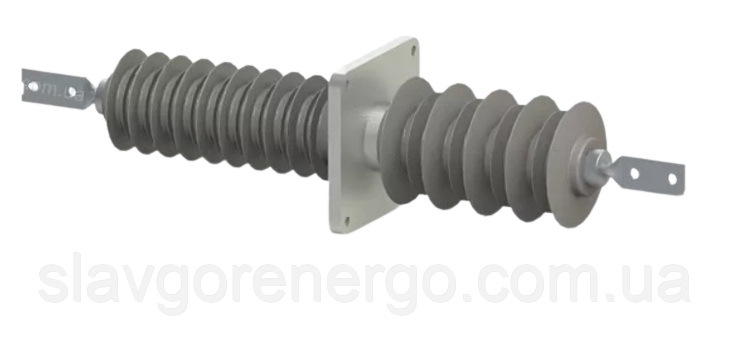

Приклад запису позначення ізолятора прохідного полімерного з цільнолитою оболонкою з кремнійорганічної гуми, на напругу 35 кВ, з номінальним струмом 630 А, з мінімальною руйнівною механічною силою при вигині 8 кН, кліматичного виконання УХЛ1:
ППЦ 35/630-8 УХЛ1.
Технічні характеристики ізолятора
| Номінальна напруга, кВ |
35 |
| Номінальний струм, А |
630 |
| Нормована руйнуюча механічна сила при вигині, не менше, кН |
8 |
Напруга, що витримується, кВ:
- грозового імпульсу «1,2/50»;
- промислової частоти:
- у сухому стані;
- під дощем |
190
45
95 |
Витримувальна напруга промислової частоти, кВ, в забрудненому та
вологому стані при питомій поверхневій провідності забрудненого
шару, що рівняється (35±1,0) мкСм, не менше |
42 |
| Довжина шляху витоку зовнішньої ізоляції, мм, не менше |
1200 |
| Довжина шляху витоку внутрішньої ізоляції, мм, не менше |
1000 |
| Маса, кг, не більше |
14,8 |
| Фарфоровий аналог |
ИПУ 35/630-7,5 УХЛ1 |
Вид кліматичного виконання УХЛ категорія розміщення 1 згідно з ГОСТ 15150.
Прохідні ізолятори типу ППЦ призначені для ізоляції і з'єднання струмоведучих частин закритих розподільних пристроїв та відкритих розподільних пристроїв на лініях електропередачі.
Завод має можливість постачати прохідні ізолятори з розмірами фланців на вимогу замовника
