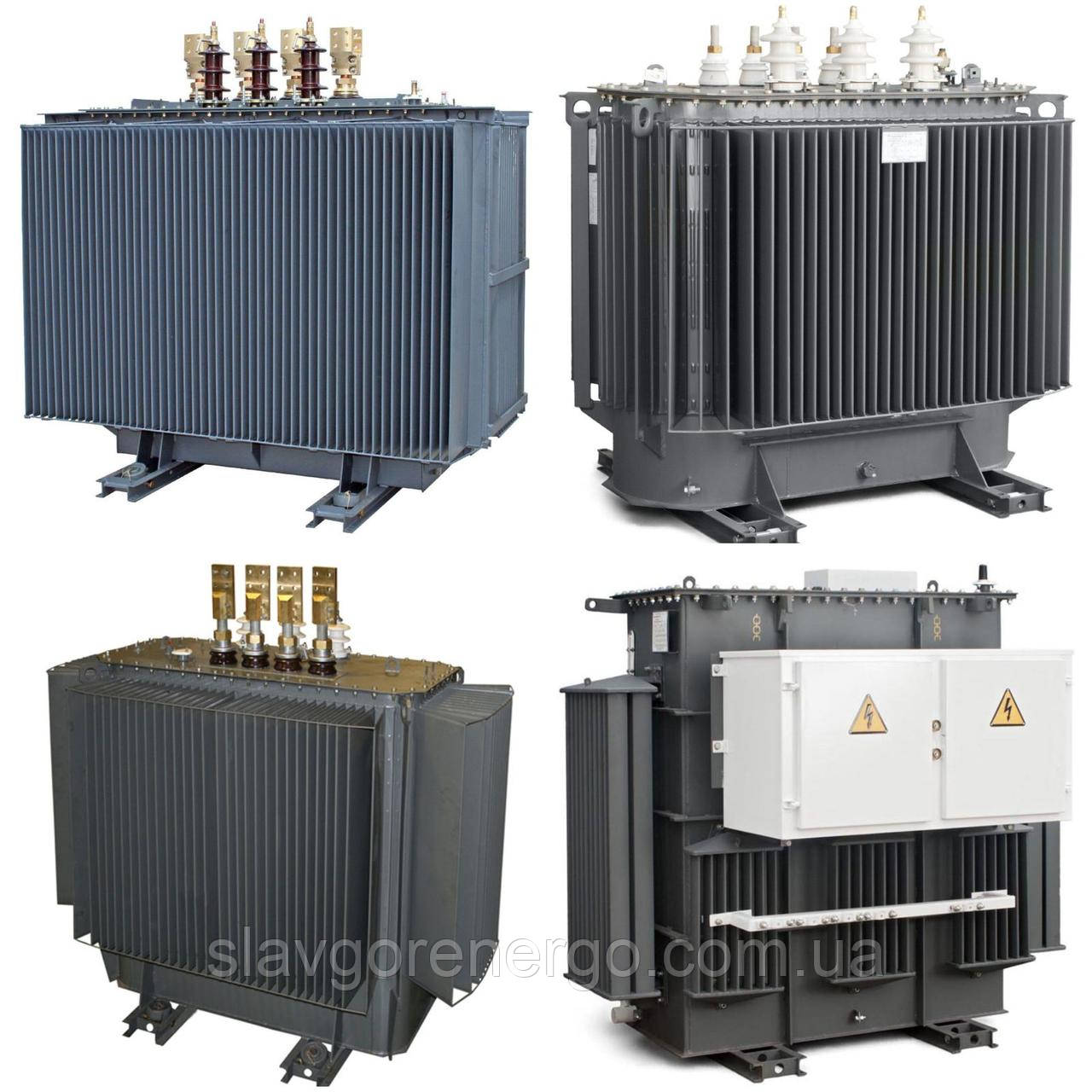

Трансформатор ТМГ - 2500 кВа
| Потужність: |
2500 кВ•А
|
| Напруга: |
6/0,4 кВ, 6,3/0,4 кВ, 10/0,4 кВ, 10,5/0,4 кВ, 35/0,4 кВ, 35/6,3 кВ, 35/10 кВ
|
| Схеми і групи з'єднань обмоток: |
У/Ун-0
У/Zн-11
Д/Ун-11
Ун/Д-11
|
| Гарантія: |
5 років.
|
| Призначення: |
Трансформатори ТМГ є трифазними масляними трансформаторами загального призначення.
Обмотка нижчої напруги трансформаторів цієї серії виконана не з алюмінієвих проводів, а з алюмінієвої фольги, що поєднує в собі простоту намотування з високим рівнем надійності.
Ширина алюмінієвої стрічки дорівнює висоті обмотки нижчої напруги — це суттєво зменшує осьові динамічні зусилля в трансформаторі. Як міжшаровій ізоляції застосована папір типу DDP, яка в процесі сушіння обмоток спікається. Таким чином, створюється щільна цілісна конструкція, що володіє підвищеною стійкістю до радіальним зусиллям.
Для контролю рівня масла в трансформаторах передбачений маслоуказатель поплавкового типу.
Для контролю внутрішнього тиску в баку і сигналізації в разі перевищення ним допустимих величин в трансформаторах, що розміщуються в приміщенні, передбачається за замовленням споживача установка електроконтактного мановакуумметра.
Для вимірювання температури верхніх шарів масла на кришці трансформаторів передбачена гільза для встановлення рідинного скляного термометра, яким трансформатори комплектуються за замовленням споживача.
Для вимірювання температури верхніх шарів масла та управління зовнішніми електричними ланцюгами трансформатори, призначені для експлуатації в приміщенні або під навісом, за замовленням споживача комплектуються манометричним сигналізує термометром.
Вводи і відводи нейтралі обмоток НН трансформаторів розраховані на тривалу навантаження струмом, рівним 100% номінального струму обмотки НН.
Трансформатори комплектуються транспортними роликами для переміщення як у поздовжньому, так і в поперечному напрямках.
|
