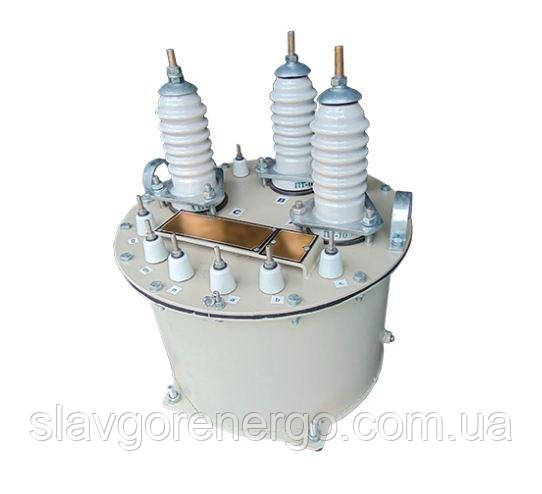

Трансформатори напруги НАМИ-6 У3

Трансформатори НАМІ-6 поставляються із заводською гарантією, метрологічною повіркою та наявністю модуля B та F, що свідчить про внесення трансформаторів до держреєстру вимірювальної техніки України. Завдяки наявності комплектуючих на складі термін виготовлення трансформаторів становить від 3 до 7 днів. Наша компанія є платником ПДВ і працює за безготівковим розрахунком. Для оптових покупців існує гнучка система знижок.

Також запрошуємо до співпраці комерційні компанії та виробників щитового обладнання та трансформаторних підстанцій.

Опис:

Структура умовного позначення НАМИ-10.

Н - трансформатор напруги;
А - антирезонансный;
М - природна циркуляція повітря і масла;
І - для контролю ізоляції мережі;
6 - клас напруги первинної обмотки, кВ;
Категорія розміщення за ГОСТ 15150-69.

Трансформатор напруги НАМИ-6 являє з себе сполучені конструктивно в єдине ціле два трехобмоточных трансформаторів, первинні обмотки одного з яких призначені для включення на лінійні напруги АВ і ВС, а первинна обмотка іншого трансформатора (заземляемого) включена на фазна напруга ВХ.
Магнітопровід трансформатора вимірювального НАМИ-6, включається на лінійні напруги, зібраний із пластин електротехнічної сталі.
Магнітопровід заземлюючого трансформатора зібраний з пластин конструкційної сталі. На стрижнях магнітопроводів розташовані обмотки з ізоляцією. Магнітопроводи з насадженими на них обмотками поміщені в бак залитий трансформаторним маслом.
Бак трансформатора зварений з листової сталі. Висновки трансформатора мають позначення, аналогічні позначенням трифазного трансформатора, за винятком позначення введення 0 зі сторони ВН, яке замінене на Х.

Особливості трансформаторів НАМИ-6:

• Номінальні напруги обмоток:
  • ВН: 6 кВ.
  • ПН основний: 0,1 кВ.
  • ПН додаткової: 0,1/3 кВ.
• Потужність вторинних обмоток:
  • Основний: 75 ВА.
  • Додаткової: 30 ВА.
• Гранична потужність трансформатора: 1,0 кВА.
• Гранична потужність додаткової вторинної обмотки: 100 ВА.
• Клас точності в номінальному режимі: 0,2.
