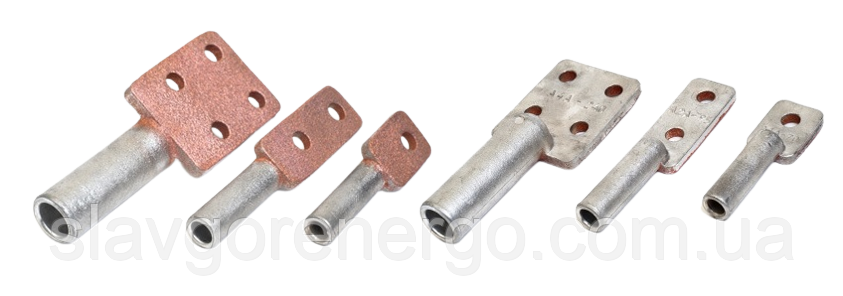

Затискачі апаратні застосовуються для приєднання алюмінієвих та сталеалюмінієвих проводів методом опресування з подальшим приєднанням їх до плоских виводів електротехнічних апаратів при монтажі відкритих РП.
ПОЗНАЧЕННЯ:
- Перша буква позначення "А" - апаратний,
- друга цифра - кількість отворів: "1" - один отвір у контактній лапці,
-третя буква "А" - для приєднання алюмінієвих та сталеалюмінієвих проводів,
- четверта цифра, наприклад, "120" - перетин дроту в мм2, для якого призначений затискач.
Затискачі апаратні можуть бути виготовлені з покриттям контактної поверхні міддю методом плазмового напилення.
| Тип |
Провода по ГОСТ 839-80 |
Розміри, мм | Маса, кг |
|||||||
| Марка | Діаметр, мм | L | l1 | l2 | B | S | D | d | ||
| A1A25 | А25; АС25/4,2 | 6,4-6,9 | 110 | 50 | 60 | 40 | 8,0 | 14 | 7,0 | 0,059 |
| A1A35 | A35; AC35/6,2 | 7,5-8,4 | 110 | 50 | 60 | 40 | 8,5 | 16 | 8,5 | 0,066 |
| A1A50 | A50; AC50/0,8 | 9,0-9,6 | 110 | 50 | 60 | 40 | 9,0 | 18 | 10 | 0,074 |
| A1A70 | A70; AC70/11 | 10,7-11,4 | 120 | 55 | 70 | 40 | 9,0 | 22 | 12 | 0,099 |
| A1A95 | A95; AC95/16 | 12,3-13,5 | 120 | 55 | 70 | 40 | 9,0 | 24 | 14 | 0,105 |
| A1A120 |
A120; A150; AC120/19; AC120/27 |
14,0-15,8 | 130 | 55 | 80 | 40 | 9,0 | 26 | 16 | 0,120 |
| A1A150 |
A185; AC150/19; AC150/24; AC150/34 |
16,8-17,5 | 130 | 55 | 80 | 40 | 10 | 28 | 18 | 0,132 |
| A2A25 | A25; AC25/4,2 | 6,4-6,9 | 150 | 90 | 60 | 40 | 8,0 | 14 | 7,0 | 0,090 |
| A2A35 | A35; AC35/6,2 | 7,5-8,4 | 150 | 90 | 60 | 40 | 8,5 | 16 | 8,5 | 0,100 |
| A2A50 | A50; AC50/8,0 | 9,0-9,6 | 150 | 90 | 60 | 40 | 9,0 | 18 | 10 | 0,110 |
| A2A70 | A70; AC70/11 | 10,7-11,4 | 165 | 95 | 70 | 40 | 9,0 | 22 | 12 | 0,140 |
| A2A95 | A95; AC95/16 | 12,3-13,5 | 165 | 95 | 70 | 40 | 9,0 | 24 | 14 | 0,146 |
| A2A120 |
A120; A150; АС120/19; AC120/27 |
14,0-15,8 | 175 | 95 | 80 | 40 | 9,0 | 26 | 16 | 0,163 |
| A2A150 |
A185; AC150/19; AC150/24; AC150/34 |
16,8-17,5 | 175 | 95 | 80 | 40 | 10 | 28 | 18 | 0,180 |
| A2A185 |
A240; AC185/24; AC185/29; AC185/43; AC205/27 |
18,8-20,0 | 185 | 95 | 90 | 40 | 10,5 | 32 | 20,5 | 0,226 |
| A2A240 |
A300; AC240/32; АС240/39; AC240/56 |
21,6-22,4 | 195 | 100 | 100 | 60 | 11 | 36 | 23 | 0,339 |
| A2A300 |
A350; AC300/39; AC300/48; AC300/66; AC300/67; AC330/30; AC330/43; AC400/18; A400; AC400/22 |
24,0-26,6 | 200 | 100 | 100 | 60 | 13 | 46 | 27 | 0,533 |
| A2A400 |
A450; A500; A550; АС400/51; AC400/64; АС400/93; AC450/56; АС500/26; AC500/27; АС500/64; AC300/204 |
27,3-30,6 | 215 | 100 | 120 | 60 | 14 | 52 | 31 | 0,682 |
| A4A70 | А70; АС70/11 | 10,7-11,4 | 170 | 100 | 70 | 80 | 10 | 22 | 12 | 0,256 |
| A4A95 | A95; AC95/16 | 12,3-13,5 | 170 | 100 | 70 | 80 | 10,5 | 24 | 14 | 0,272 |
| A4A120 |
A120; AC150; AC120/19; AC120/27 |
14,0-15,8 | 180 | 100 | 80 | 80 | 10,5 | 26 | 16 | 0,289 |
| A4A150 |
A185; AC150/19; AC150/24; AC150/34 |
16,8-17,5 | 180 | 100 | 80 | 80 | 10,5 | 28 | 18 | 0,296 |
| A4A185 |
A240; AC185/24; AC185/29; AC185/43; AC205/27 |
18,8-20,0 | 190 | 100 | 90 | 80 | 10,5 | 32 | 20,5 | 0,337 |
| A4A240 |
A300; AC240/32; AC240/39; AC240/56 |
21,6-22,4 | 195 | 100 | 100 | 80 | 11 | 36 | 23 | 0,390 |
| A4A300 |
A350; A400 AC300/39; AC300/48; AC300/66; AC300/67; AC330/30; AC330/43; АС400/ 18; AC400/22 |
24,0-26,6 | 200 | 100 | 100 | 80 | 13 | 46 | 27 | 0,594 |
| A4A400 |
A450; A500; A550; AC400/93; AC450/56; AC500/26; AC500/27; |
27,3-30,6 | 220 | 100 | 120 | 80 | 14 | 52 | 31 | 0,777 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип арматури для ЛЕП | Зажим для ЛЕП |
| Тип затискача | З'єднувальний |
| Матеріал | Алюміній |
| Мінімальна температура навколишнього середовища | -40 град. |
| Максимальна температура навколишнього середовища | 50 град. |
| Упаковка | Коробка |
Апаратний зажим А2А300
