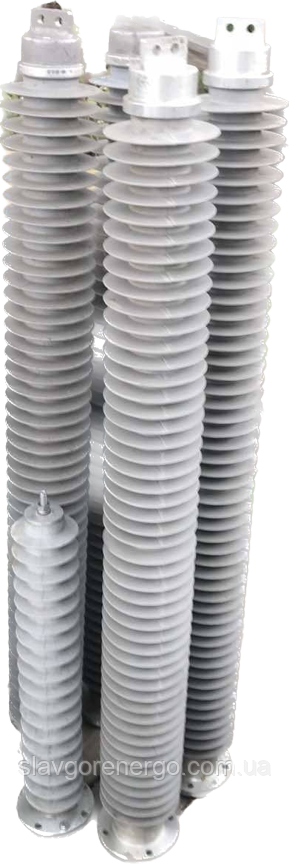

ОПН-П-110/73/10/550 УХЛ1

Обмежувачі перенапружень нелінійні (ОПН) для мереж змінного струму напругою 110 кВ

Технічні характеристики

Виробник має сертифікат системи управління якістю ISO 9001, сертифікат по екологічній безпеці ISO 14001.
ОПН розроблені, вироблені та випробувані у відповідності зі стандартом МЕК (IEС 60099-4). Параметри ОПН відповідають вимогам стандарту МЕК (IEС 60099-4), ТУ У 31.2, ГОСТ Р 52725.
ОПН є термомеханічно міцними (діапазон температур від -60°С до +60°С) та трекінгерозійно стійкими.
ОПН стійкі до проникнення вологи під захисну оболонку, до дифузії води.
Загальний строк експлуатації не менше 30 років.
Гарантійний строк експлуатації 5 років з моменту введення в експлуатацію, але не більше семи років з дня відвантаження виробником. Виробник гарантує роботу ОПН протягом всього строку експлуатації без необхідності будь-якого обслуговування, а також без
необхідності після монтажних і періодичних електричних випробувань.
ОПН виготовляються з високоякісних варисторів (ZnO) з гомогенною внутрішньою структурою, що володіють високими тепловими та струмовими характеристиками. Спосіб з’єднання варисторів при наборі колонок забезпечує щільне прилягання варисторів між
собою та не допускається з’явлення зазорів при теплових та механічних впливах.
Конструкція ОПН безповітряна, без скидання тиску, виконана у вигляді скловолоконної труби. Для складання елементів корпусу
застосовуються стійкі до корозії фітінги з анодируваного алюмінію із застосуванням внутрішніх різьбових кріплень. Гума наноситься на
внутрішні поверхні конструкції, колонки варисторів і фітинги методом прямого лиття під тиском з подальшою вулканізацією корпуса,
що гарантує високу адгезію без використання клеїв і відсутність внутрішніх порожнеч, сторонніх включень.
Зовнішня частина зазначених фітінгів є струмоведучою контактною частиною для підключення апаратних затискачів лінійного та
заземлюючого виводів. Підключення виконується болтами до отворів з внутрішньою різьбою в тілі фітинга.
Зовнішня ізоляційна оболонка виготовлена з високоякісної кремнійорганічної гуми, випробувана відповідно до вимог МЕК 60099-
4, є суцільнолитою і не має частин, що склеюються, та з’єднується з комплектуючими методом вулканізації. Матеріал захисної оболонки
стійкий до трекінгу і ерозії, атмосферостійкий, гідрофобний, стійкий до дії сонячної радіації. Зовнішня ізоляція цілісна візуально, без
видимих неоднорідностей поверхні (механічних, геометричних, кольорових), без видимих зазорів в областях зіткнення з металевими деталями. Ущільнення виконуються без застосування додаткових деталей за допомогою самого полімерного матеріалу.
Корпус ОПН суцільнолитий, полімерний, герметичний, вологонепроникний.
ОПН вибухобезпечні (40 кА).
