Обмежувачі перенапружень нелінійні (ОПН)

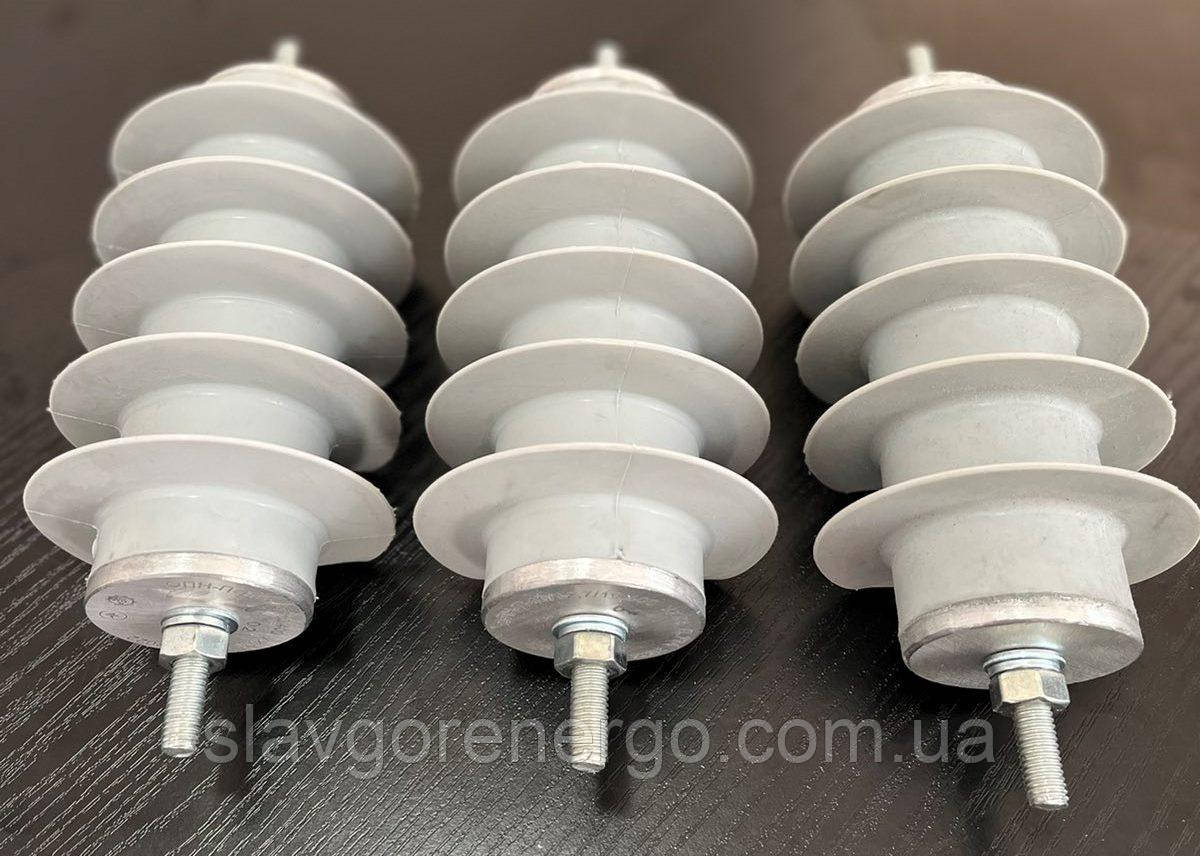

ОПН-П-10/12,7/10/400 УХЛ1
Технічні характеристики
Показник |
ОПН-П-10/12,7/10/400 |
Клас напруги мережі, кВ |
10 |
Найбільша тривало допустима робоча напруга, кВ |
12,7 |
Номінальна напруга обмежувача, кВ |
15 |
Номінальний розрядний струм з формою хвилі 8/20 мкс, кА |
10 |
Імпульс великого витримуваного струму 4/10 мкс, кА |
100 |
Пропускна спроможність обмежувача, А |
400 |
Довжина шляху витоку, мм, не менше |
360 |
Маса, кг, не більше |
2,4 |
ОПН є термомеханічно міцними (діапазон температур від -60°С до +60°С) та трекінгерозійно стійкими.
ОПН стійкі до проникнення вологи під захисну оболонку, до дифузії води.
ОПН відповідає вимогам МЕК 60099-4 (2009), ТУ У 31.2-34974747-005:2011, ГОСТ Р 52725.
ОПН призначені для експлуатації в діапазоні температур навколишнього повітря від мінус 60°С до плюс 60°С на висоті до 1000 м над рівнем моря в районах V степеня забруднення атмосфери (СЗА) відповідно до ГОСТ 28856.
Вид кліматичного виконання УХЛ та категорія розміщення 1 згідно з ГОСТ 15150.
Вірогідність безвідмовної роботи при дотриманні умов експлуатації впродовж терміну служби – не менше 0,98.
Середній повний строк служби не менше 30 років.
Гарантійний строк експлуатації п’ять років з моменту введення в експлуатацію, але не більше семи років з дня відвантаження виробником.
Захисна оболонка виготовлена з кремнійорганічної гуми, є суцільнолитою і не має частин, що склеюються, та з’єднується з комплектуючими методом вулканізації.
Корпус ОПН суцільнолитий, полімерний, герметичний, вологонепроникний.
Фланці ОПН виготовлені із корозійно-стійкого матеріалу. Металеві частини ОПН виготовлені із сплаву алюмінію.
В комплект поставки ОПН входять комплектуючі для монтажу, керівництво з експлуатації та паспорт на кожен обмежувач.
Основні | |
---|---|
Країна виробник | Україна |
Вид диэлектрика | Твердий |
Рід установки | Зовнішня |
Напруга | 10 кВ |
Маса | 2.4 кг |
Пробивна напруга | 15 кВ |
Номінальний розрядний струм | 400 кА |
Тип | Розрядник |
Стан | Новий |
