від 9 400 ₴
Вимикачі призначено для роботи у шафах комплектних розподільних пристроїв (КРУ), камерах збірних односторонніх служб (КСО), шафах комплектних трансформаторних підстанцій (КТП) та інших електроприладів внутрішнього встановлення на клас напруження до 10 кв трифазного струму часто 50 Гц для систем із заземленою і ізольованою нейтраллю.
Розшифрування:
В - Вимикач
Н - Навантаження
А - Автогазовий
10 – Номінальна напруга, кВ
630 - Номінальний струм, А
Комплектування поставки:
Поставляється з виробом і входе у вартість:
Конструктивне виконання вимикачів навантаження серії ВНА:
ВНА - без заземлених ножів
ВНА I - заземляючі ножі розташовані з боку розійнятих контактів
(з верхніми заземними ножами)
ВНА II заземляючі ножі розташовані з боку шарнірних контактів
(з нижніми зазем. ножами)
ВНА III заземляючі ножі розташовані з обох боків
ОСНОВНІ ТИПИ ВНА:
| Виконання | Номінальний струм | |
| 400 А | 630 А | |
| ВНА | ВНА 10/400-20 У3 | ВНА 10/630-20 У3 |
| ВНА I | ВНА 10/400-I-20 У3 | ВНА 10/630-I-20 У3 |
| ВНА II | ВНА 10/400-II-20 У3 | ВНА 10/630-II-20 У3 |
| ВНА III | ВНА 10/400-III-20 У3 | ВНА 10/630-III-20 У3 |
| Основні | |
|---|---|
| Максимальна робоча напруга | 10 кВ |
| Країна виробник | Україна |
| Вага | 32 кг |
| Користувальницькі характеристики | |
| Код моделі | 140 |

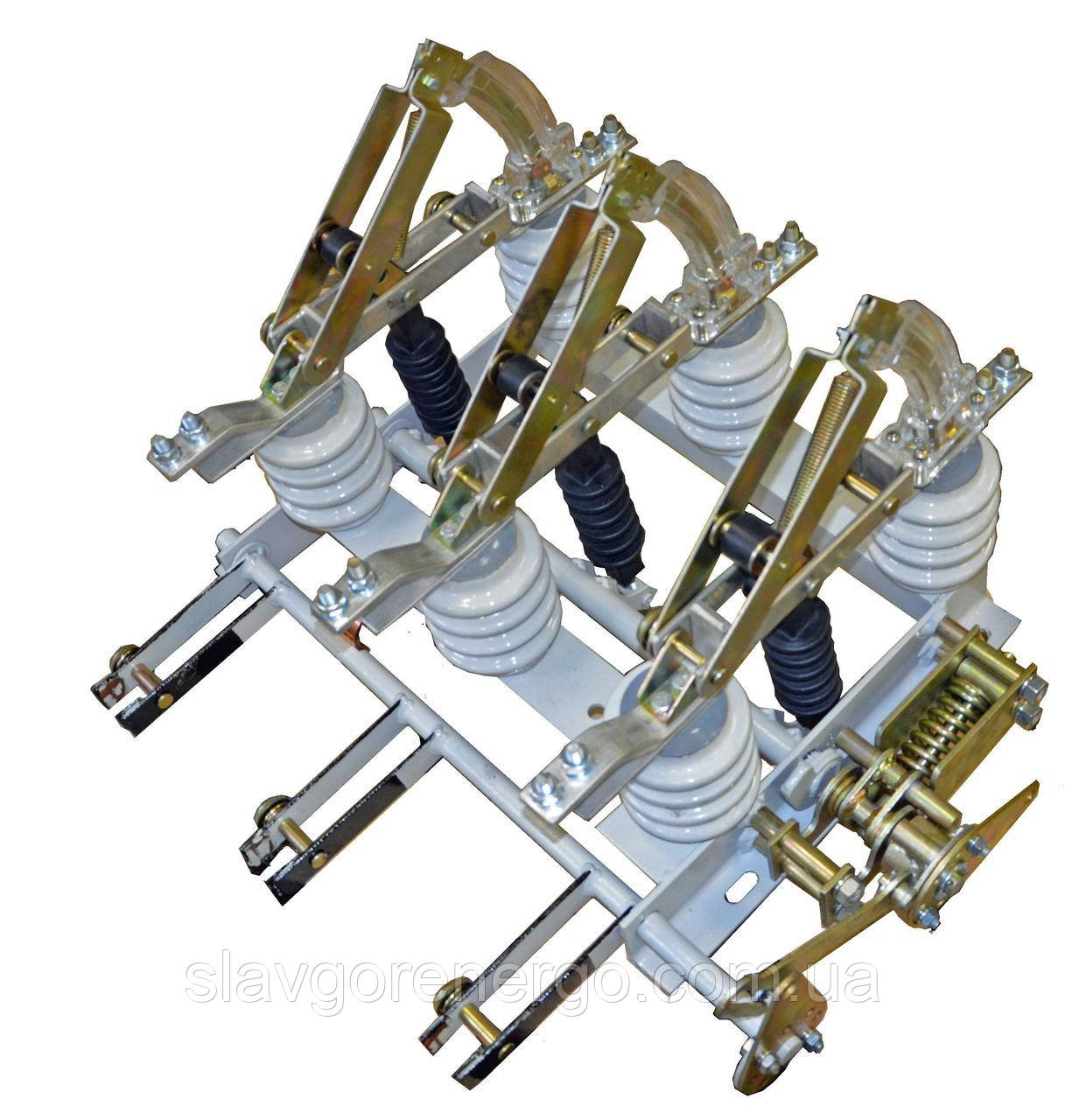

Вимикання навантаження ВНА-10/630-20-2з У3
