Відправка з 27 листопада 2025від 220 000 ₴
Р — роз'єднувач
Г – горизонтально-поворотний
Основні Характеристики роз'єднувачів типу РГ:
| Номінальна напруга: | 110 кВ |
| Номінальний ток: | 1000 А
1125 А 2000 А 3150 А |
| Наявність загальної рами: | ДА |
| Кількість полюсів: | 3 плюса (стандарт)
1 полюс (за запитом) 2 полюси (за запитом) |
| Ізоляція: | полімер (за запитом)
порцеляна (за запитом) |
| Покриття рами: | гарячий цинк |
Відмітна особливість РГ, у конструкції головних ножів. Контакти головних ножів і ножів уземлення виготовлені з бронзового сплава і мають спеціальну конфігурацію, яка забезпечує рівномірне натискання та якісний електричний контакт, що дає можливість бездоганної роботи під час усього терміну експлуатації роз'єднувачів, тому що бронза через свої фізико-хімічні характеристики практично не змінює задану форму. Контактні з'єднання головних ножів, обладнані антиголодольними кожухами. Контакти добре працюють в екстремальних погодних умовах за товщини кірки льоду до 20 мм
У основах колонок полюсів застосовані не потребують обслуговування герметичні підшипникові вузли, які забезпечують надійність поворотних вузлів контактної системи. Одна з колонок апарата виготовлена нерухомою, що дає змогу зменшити кількість кінематичних зв'язків і збільшує надійність виробу.
Конструктивні виготовлення роз'єднувачів типу РГ:
| РГ
РГ.1а РГ.1б РГ.2 |
Без заземлювачів
Заземлювач розташований із боку ведомої колонки Заземлювач розташований із боку провідної колонки Заземлювачі розташовані з обох боків |
Список основних типів РГ - 110 кВ:
| типошукання | номінальний струм | 1000 А | 1125 А | 2000 А | 3150 А |
| номінальна напруга | |||||
| РГ | |||||
| 110 кВ | РГ 110/1000 | РГ 110/1125 | РГ 110/2000 | РГ 110/3150 | |
| РГ.1а | |||||
| 110 кВ | РГ.1а 110/1000 | РГ.1а 110/1125 | РГ.1а 110/2000 | РГ.1а 110/3150 | |
| 110 кВ | РГ.1б 110/1000 | РГ.1б 110/1125 | РГ.1б 110/2000 | РГ.1б 110/3150 | |
| РГ.2 | |||||
| 110 кВ | РГ.2 110/1000 | РГ.2 110/1125 | РГ.2 110/2000 | РГ.2 110/3150 | |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Рід установки | Зовнішня |
| Кількість полюсів | 3 шт. |
| Напруга | 35 кВ |
| Характеристики приводу | |
| Тип приводу | Ручний привід |

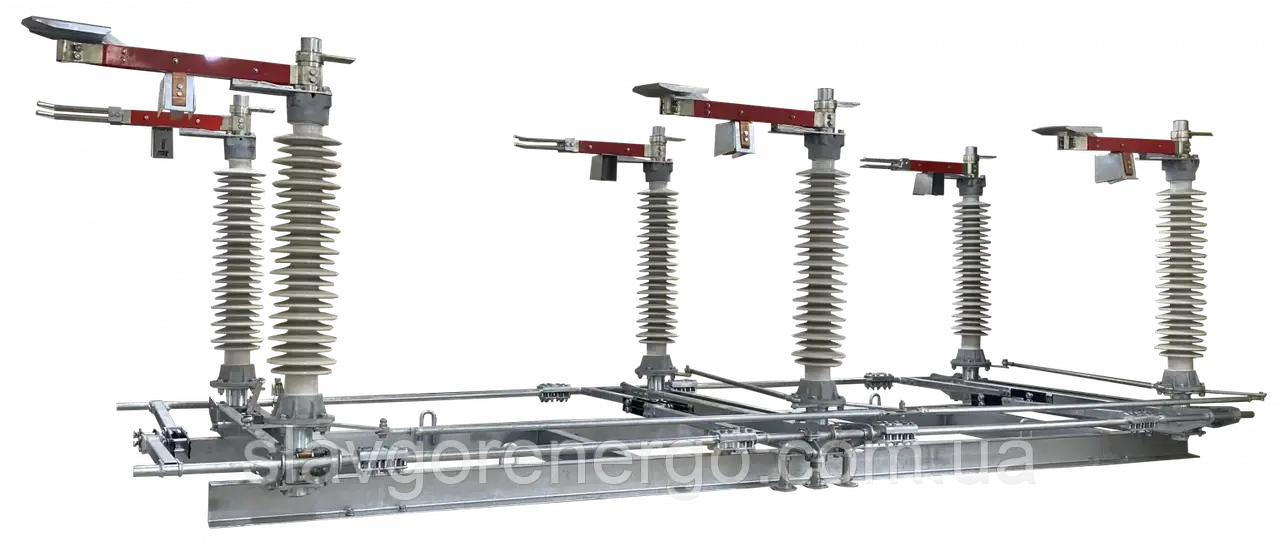

Роз'єднувач РГ-110 кВ
