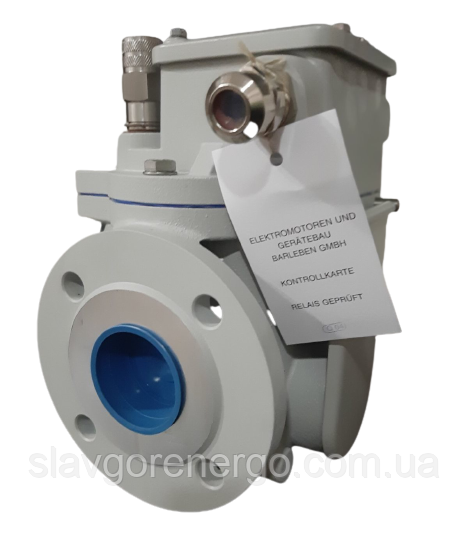

Газове реле, реле захисту трансформатора BF-50 (принцип Бухгольца)

ОПИС
Газове реле застосовується для захисту і відключення масляних трансформаторів потужністю 1000 кВа і більше, у разі виникнення таких дефектів, як:

іскровий розряд або дуга між струмоведучими частинами, магнитопроводом або корпусом силового трансформатора.
виткове замикання
потрапляння повітря в конструкцію, при порушеннях її герметичності
Для цього газове реле встановлюється в контур охолодження. Якщо розглядати випадок з трансформаторами, чиї конструктивні особливості передбачають герметичне ущільнення мембраною, то можна використовувати реле Бухгольца в якості основного приладу для контролю певної мембрани.

Гідність газового захисту полягає в її високій чутливості до виниклих в трансформаторі дефектів на самій їх початковій стадії. Разом з тим газове реле при всій його високу чутливість, не повинно реагувати на зовнішні впливи. Зокрема передбачається високий рівень вібростійкості газових реле, які повинні витримувати вібрацію самого трансформаторного обладнання, а так само наскрізних струмів КЗ.

Технічні параметри газового реле:

параметри спрацьовування - 0,65; 1,0; 1,5; 2,0; 2,5 м / с;
поріг спрацьовування - менш 0,1 с при 1,25-кратному перевищенні встановленого швидкості потоку;
Номінальна напруга: від 24В до 220 В постійного або змінного струму;
Ступінь захисту - IP54;
При виконанні монтажу газового реле необхідно враховувати наступне:

що виникають в ізоляційної рідини гази повинні безперешкодно текти до газового реле;
контрольна червона стрілка на корпусі газового реле повинна бути спрямована в бік розширювача;
при затягуванні гвинтів, навантаження на фланці газового реле повинна бути рівномірною;
після підготовки контрольованого пристрою до експлуатації, а так само заповнення розширювального бака ізоляційної рідиною, необхідно повністю видалити повітря з газового реле;
перед введенням газового реле в роботу необхідно видалити транспортний фіксатор
Кожному газовому реле присваевается заводський номер, який наноситься на табличку і в протокол випробувань.

Кожне газове реле проходить наступні приймально здавальні випробування:

випробування на герметичність;
випробування на опір електричної міцності ізоляції;
випробування працездатності;
контроль швидкості потоку, при якому відбувається спрацювання реле;
Комплект поставки: газове реле - 1 шт .; пакувальний короб - 1 шт; інструкція з експлуатації - 1 шт; сертифікат випробувань - 1 шт;

Фланцеві ущільнення не входять до обсяг поставки!

Газове реле Бухгольца BF50 / 10 є повністю взаємозамінним аналогом газових реле типу РЗТ-50 і РГТ-50.

Газове реле Бухгольца BF80 / Q є повністю взаємозамінним аналогом газових реле типу РЗТ-80 і РГТ-80
