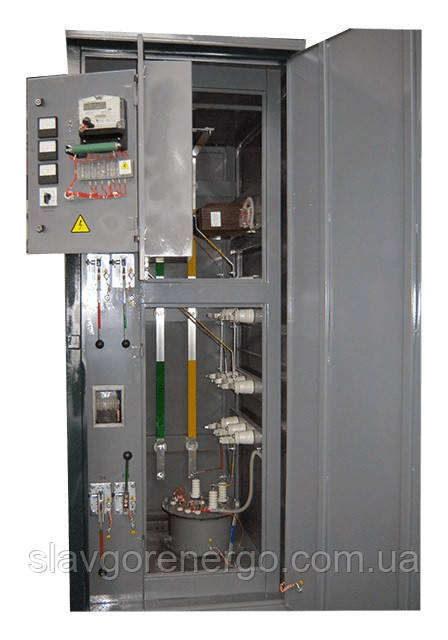

КРУ(Н) — це комплектний розподільний пристрій зовнішньої або внутрішньої установки. Маркування: КРУН-6;10, КРН-6;10, К-47, К-37 . Всі ці пристрої призначені для приймання та розподілу електричної енергії змінного струму частотою 50 Гц і на номінальну напругу 6 і/або 10 кВ. Комірки КРУН використовуються для розширення функціоналу раніше встановлених трансформаторних підстанцій КТП і КТПБ на напругу 6; 10; 35 кВ. У комірках КРУН передбачене двостороннє обслуговування, комірка розділена на дві частини між якими передбачена перегородка, а саме:
- відсік керування напруги: у ньому розміщені прилади керування, апаратура, вимірювання та сигналізації;
- відсік високої напруги: у ньому розміщена апаратура залежно від призначення КРУН,
Структура умовного позначення
КРУН-Х-Х/Х Х Х
ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Найменування параметрів | Значення параметра |
| Номінальна напруга, кВ | 6; 10 |
| Найбільша робоча напруга, кВ | 7,2; 12 |
| Номінальний струм головних ланцюгів камер із вакуумним вимикачем, А | 630, 1000, 1600 |
| Номінальний струм вимкнення камер із вакуумним вимикачем, кА | 12,5; 20; 25; 31,5 |
| Струм термічної стійкості камер із вакуумним вимикачем (короткремний струм), кА | 20 |
| Струм електродинамічної стійкості камер із вакуумним вимикачем, кА | 52 |
| Номінальний струм головних ланцюгів камер із вимикачем навантаження, А | 400; 600 |
| Номінальний струм вимкнення камер із вимикачем навантаження, А | 630 |
| Струм термічної стійкості камер із вимикачем навантаження (кратковрем'яний струм), кА | 20 |
| Струм електродинамічної стійкості камер із вимикачем навантаження, кА | 51 |
| Габаритні розміри, мм: | |
| ширина | 1000 (1200) |
| глибина | 1300 (1450) |
| висота | 2700 |
| Час протікання струму термічної стійкості, з: | |
| для камер із вакуумним вимикачем | 3 |
| для камер із вимикачем навантаження | 1 |
| Номінальний струм трансформаторів струму, А | 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; |
| Номінальний струм збірних шин, А | 630; 1000; |
| Номінальний струм шинних мостів, А | 630; 1000 |
| Номінальна напруга допоміжних ланцюгів, В: | |
| - ланцюги захисту, керування та сигналізації постійного та змінного струму, В | 110, 220 |
| - ланцюги трансформаторів напруги, В | 100 |
| - ланцюги трансформаторів власних потреб, В | 220, 380 |
| Цепи освещения | |
| - всередині камери КРУ, В | 24 , 36 ,42 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип монтажу | Зовнішній |
| Кількість обслуговуваних сторін | 2 |
| Частота | 50 Гц |
| Розташування | Вертикальне |
| Кількість фаз | 3 |
| Застосування | В приміщенні/Уличне |
КРУ(Н) 6; 10 кВ — Комплектні розподільні пристрої
