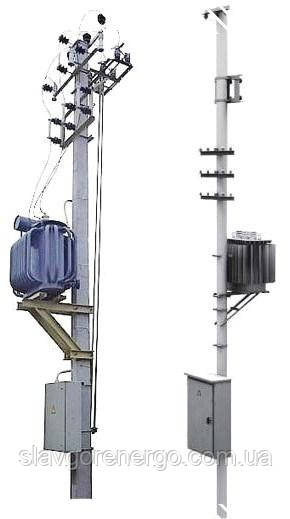

КТПС — 25 кВа/6;10/ 0,4 — стовпова трансформаторна підстанція

***Прежде всього акцентуємо Вашу увагу на тому, що для правильного розрахунку вартості трансформаторної підстанції потрібна однолінійна схема або проєкт, вартість залежить від комплектації та від виробника комплектуючих. Зазвичай для низької сторони підстанції (ННН) наша компанія використовує обладнання виробництва Siemens, Schneider, ETI, CNC, CHINT, Moeller, ПромФактор, АСКО та ін., для високої сторони (ВН) українського та європейського виробництва. Фахівці нашого підприємства проконсультують і допоможуть із правильним вибором комплектації.****

Призначення та застосування стовпових підстанцій

Стовбурові комплектні трансформаторні підстанції типу  КТПС призначені для приймання електричної енергії трьох- та однофазного змінного струму частотою 50 Гц  -60 Гц, на напругу 6; 10 кВ і перетворення в електроенергію на напругу 0,4 кВ; 0,23 кВ. КТПС використовують для електропостачання сільських господарств, садово-городніх ділянок, нафтопродувальних підприємств, циклів, освітлення та інших споживачів.

Конструкція

КТПС складається з таких частин: низьковольтної шафи (РУНН), силового трансформатора оливного або сухого, високовольтних запобіжників — ПКТ, розрядників — РВО або ОПНП. Складники КТПС розміщуються на опорі LEP. Дроти, що виходять із шафи РУН  слугують для приєднання до повітряних ліній НН і до силового трансформатора з боку НН, прокладаються зазвичай у трубах, які закріплені на опорі.

На задній частині шафи РУНН і трансформатору є спеціальні кронштейни, призначені для приєднання до заземлювального пристрою.

 У РУНН встановлюються:

• вхідної рубільник: РПБ, РЕ, РПЦ;
• лічильник обліку електричної енергії прямого або трансформаторного увімкнення;
• стаціонарні автоматичні вимикачі для відхідних ліній;
• шинування: збірні шини з алюмінієвого або мідного сплаву;
• пристрій для обігрівання лічильника в зимовий період;
• ліхтар внутрішнього та зовнішнього освітлення.

Вуличне освітлення може працювати автоматично завдяки фоторелі.

КТПС під'єднується до ЛЕП 6 (10) кВ за допомогою роз'єднувача РЛД(з) або РЛН(з), його встановлюється на круглій або квадратній  опорі LEP або безпосередньо на одній опорі з КТПС.

У роз'єднувачів передбачені заземлювальні ножі з боку КТПС.

У КТПС передбачені блокування для наступного запобігання:

• увімкнення головних ножів роз'єднувача у разі увімкнених заземлювальних ножів;
• увімкнення заземлювальних ножів роз'єднувача у разі увімкнених головних ножів.

До комплекту постачання входять:

• встановлення ОПн;

• встановлення запобіжників;

• траверса з гаками (тільки за повітряного виведення нн);

• шафа рun;

• силовий трансформатор (модуль трансформатора);

• рама силового трансформатора;

• монтажний комплект;

• відка документів;

• паспорт на підстанцію;

• посібник з експлуатації;

• схеми електричні принципіальні;

• документація на комплектувальну апаратуру.

Структура умовного позначення

К Т П С - Х Х -Х / Х / Х   Х

    1        2  3 4   5    6   7

1 — стовпова трансформаторна підстанція.

2 — виконання введення ВН: В — повітряний.

3 — виконання виведення НН: В - повітряний; К-кабельний

4 — потужність силового трансформатора:

5 — номінальна напруга на стороні ВН — 6; 10 кВ.

6 — номінальна напруга на стороні НН:

       - для однофазної підстанції — 0,23 кВ;

       - для трифазної підстанції — 0,4 кВ.

7 — кліматичне виконання й категорія розміщення:
