КТПМ - 40 кВа /6;10/ 0,4 - мачтова трансформаторна підстанція

*** Насамперед акцентуємо Вашу увагу на тому, що для правильного прорахунку вартості трансформаторної підстанції потрібна однолінійна схема чи проект, вартість залежить від комплектації та від виробника комплектуючих. Як правило, для низької сторони підстанції (НН) наша компанія використовує обладнання виробництва Siemens, Schneider, ETI, CNC, CHINT, Moeller, ПромФактор, АСКО та ін., для високої сторони (ВН) українського та європейського виробництва. Фахівці нашого підприємства проконсультують та допоможуть із правильним вибором комплектації.***

Комплектні трансформаторні підстанції МАЧТОВОГО типу - КТПМ ("сільська, селянка, колгоспниця").

Комплектна трансформаторна підстанція без комутуючого пристрою по стороні ВН, щоглова тупикова з повітряним введенням і повітряним виведенням на напругу до 10 кВ потужністю 16, 25, 40, 63, 100, 160, 250 кВА.

КТПМ застосовуються для електричного постачання агро- і сільських установ, дачно-городніх ділянок, невеликих населених пунктів, деяких промислових об'єктів і інших споживачів народного господарства.

Умови експлуатації:

- Кліматичне виконання та умови розміщення – У1 і УХЛ1 по
ГОСТ 15150 і ГОСТ 15543.1;
- Висота установки над рівнем моря - 1000 м;
- Середня температура, від -60 °С до +40 °С.

Гарантійний термін експлуатації - 3 (три) роки з дня введення в експлуатацію, але не більше 3,5 років з моменту поставки.

Срок служби - 30 років.

Конструкція:
підстанція КТПМ складається з основних узлів:

- шафа пристрою з боку вищої напруги (УВН),

- силового трансформатора (ТМ, ТМГ, ТС),

- шафа розподільчого пристрою зі сторонами низького напруги (РПНН).

На даху шафи УВН встановлюються прохідні ізолятори ІПУ- 10/630-7,5 УХЛ1, які, усередині шафи, з'єднуються з фарфоровими запобіжниками типу ПКТ. Також на даху шафи УВН передбачені траверси з ОПН і низьковольтними керамічними ізоляторами. Усередині шафи УВН передбачені окремі кабельні канали для прокладення дротів НН. У шафі РПНН встановлюється низьковольтна апаратура, вказана в схемі або проекті замовника. Для обліку електроенергії лічильники можуть бути прямого(до 63 кВА) і трансформаторного включення. Кількість ліній, що відходять, максимум - 4. За бажанням замовника можлива установка шафи вуличного освітлення.

Підстанція КТПМ підключається до ЛЕП через роз'єднувач, встановленого на сусідній опорі. Роз'єднувач може входити в комплект постачання по додатковому замовленню за додаткову вартість.

ПЕРЕВАГИ:

- використання двох типів трансформаторів: ТМГ або ТС;
- застосування КТПМ із сухими трансформаторами можливо поблизу житлових будинків, завдяки їх вибухобезпечності та відсутності масла трансформаторного;
- зручний доступ до силовому трансформатору;
- зручність при монтажУ;
- робоча температура до мінус 45 °С (У1) і до мінус 60 °С (УХЛ1).

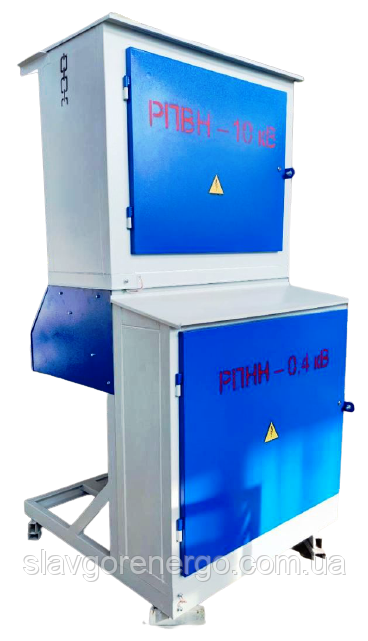

ЗОВНІШНІЙ ВИГЛЯД КТПМ З МАСЛЯНИМ ТРАНСФОРМАТОРОМ
