КТПБМ від 100 до 2500 кВа - блочно-модульні підстанції

*** Насамперед акцентуємо Вашу увагу на тому, що для правильного прорахунку вартості трансформаторної підстанції потрібна однолінійна схема чи проект, вартість залежить від комплектації та від виробника комплектуючих. Як правило, для низької сторони підстанції (НН) наша компанія використовує обладнання виробництва Siemens, Schneider, ETI, CNC, CHINT, Moeller, ПромФактор, АСКО та ін., для високої сторони (ВН) українського та європейського виробництва. Фахівці нашого підприємства проконсультують та допоможуть із правильним вибором комплектації.***

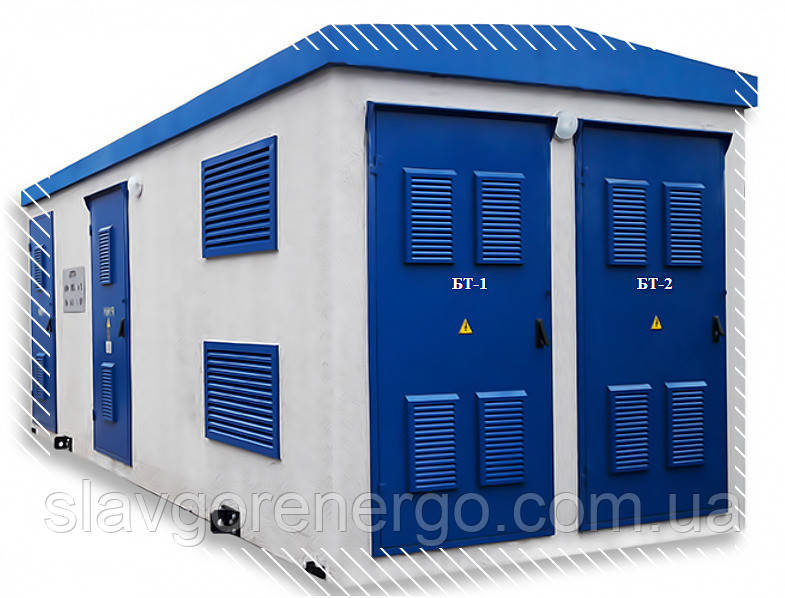

Комплектні трансформаторні підстанції КТПБМ потужністю 100 ... 2500 кВА.
напруга 6.10.35 / 0.4 кВ у блочно-модульному виконанні.

Блочно-модульне будівля обладнана системами опалення, вентиляції, освітлення, які управляються автоматично і підтримують оптимальні умови всередині будівлі. Це забезпечує надійну безперебійну роботу встановленого сучасного обладнання, такого як: релейний захист; системи обліку, контролю і автоматизації; блоки безперебійного живлення; АВР та ін.

КТПБМ може складатися з наступних модулів:
1. Распределительное устройство на стороне высокого напряжения (РУВН), которое может быть укомплектовано:
- Камеры КСО с выключателями нагрузки ВНВ или вакуумными выключателями 10 кВ;
- Аппараты КВ-1Ф с вакуумными выключателями 10кВ;
- Аппараты КВ-35 с вакуумными выключателями 35 кВ.

2. Трансформаторный отсек - один или два трансформатора, комплектуется силовым сухим или масляным трансформатором.
3. Распределительное устройство низкого напряжения (РУНН), которое может быть укомплектовано:
- Щиты ЩО с автоматическими выключателями и предохранителями;
- Щиты ЩО с автоматическими выключателями;
- Шкафы распределительные ШРНН;
- любое низковольтное оборудование 0,4 кВ.
4. Отсек релейной защиты, а также автоматики.

В конструкции КТПБМ предусмотрены коридоры обслуживания, что обеспечивает удобное и безопасное обслуживание оборудования в любое время года.

Преимущества использования КТПБМ:

• удобные для транспортировки;
• простота монтажа и эксплуатации;
• теплоизоляция корпуса, возможность работы при низких температурах;
• надежность интегрированного оборудования;
• качественное покрытие.

Основные тех. характеристики КТПБМ  100…2500/35/10/0,4 У1
