Кіоскові - КТП від 40 до 2500 кВА

*** Насамперед акцентуємо Вашу увагу на тому, що для правильного прорахунку вартості трансформаторної підстанції потрібна однолінійна схема чи проект, вартість залежить від комплектації та від виробника комплектуючих. Як правило, для низької сторони підстанції (НН) наша компанія використовує обладнання виробництва Siemens, Schneider, ETI, CNC, CHINT, Moeller, ПромФактор, АСКО та ін., для високої сторони (ВН) українського та європейського виробництва. Фахівці нашого підприємства проконсультують та допоможуть із правильним вибором комплектації.***

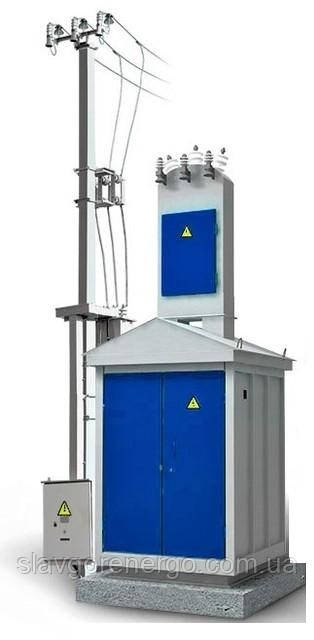

Комплектні трансформаторные підстанції кіоскові на напругу 6/10/35 кВ потужністю від 40 до 2500 кВА типу КТПК.

1. Призначення і застосування:

Комплектні трансформаторні підстанції киоскового типу (КТПК) використовуються для зовнішньої установки, потужність від 40 до 2500 кВА, напругою 6/10/35 / 0.4 кВ застосовуються в різних системах електропостачання: промислових, нафтогазодобувних, енергетичних підприємств, будівельних майданчиків, різних населённых пунктів і т. д. Підстанції виконуються прохідного (КТПП) і тупикового (КТПТ) типів з повітряним і/або кабельним вводом 6/10/35кВ.

2. Підстанції виготовляються трьох типів:
I – для електропостачання окремих об'єктів;
II – для електропостачання об'єктів по кільцевій схемі електропостачання;
III – для електропостачання об'єктів при підключенні їх до ЛЕП 6(10) кВ.
Підстанції I і III типів виготовляються з комутаційним пристроєм по високій стороні і без комутаційного пристрою по стороні високої напруги.

Як комутаційного пристрою використовується вимикач навантаження ВН або роз'єднувач РВЗ.
Низьковольтний відсік комплектується панелями з вступним рубильником, запобіжниками, трьома трансформаторами струму, трьома амперметрами, вольтметром, розподільними рубильниками (РПС до 4шт) або автоматичними вимикачами (по опитувального листа замовника).
Освітлення трансформаторного відсіку КТП здійснюється світильником з лампою розжарювання 36 через понижуючий трансформатор ЯТП 220/36, встановлений в низьковольтному відсіку підстанції.
Для обліку електроенергії встановлюється активний або активно-реактивний лічильник (по опитувального листа замовника)
Додатково можлива установка трьох трансформаторів струму Т-0,66 або ТШН.

3. Комплектні трансформаторні підстанції КТПН виготовляються з різними
комбінаціями вводу-виводу:
- кабельний ввід – кабельний висновок;
- повітряний ввід – кабельний висновок;
- повітряний ввід – повітряний висновок.

КТП кіоскового типу виготовляються наступних видів:

• однотрансформаторні, двотрансформаторні;
• тупикові / прохідні.

Кліматичні виконання і категорія розміщення - У1 по ГОСТ 15150-69.

4. Гарантійний термін експлуатації - 3 роки з дня ввода  в експлуатацію. Строк служби - 25 років.

5. Умови експлуатації:

КТПК призначена для роботи на відкритому повітрі за наступних умов:

висота над рівнем моря не більше 1000 м;
температура навколишнього середовища:
- від мінус 45°С до плюс 40°С для виконання У1;

- від мінус 60°С до плюс 40°С для виконання УХЛ1;

навколишнє середовище невзривонебезпечне, не містить струмопровідного пилу, агресивних газів та випаровувань.

6. Структура умовного позначення КТПК:

X К Т П К - Х - ХХ - Х / Х / Х / Х  / Х
1      2           3    4  5   6     7    8    9

1 - кількість силових трансформаторів;

2 - комплектна трансформаторна підстанція кіоскового типу;

3 - конструктивне виконання:

Т - тупікова;

П - прохідна;

4 - виконання виведення ВН: П - повітряний, К - кабельний;

5 - виконання виведення НН: П - повітряний, К - кабельний;

6 - потужність силового трансформатора кВА;

7 - номінальна напруга на стороні ВН - 6; 10; 35 кВ;

8 - номінальна напруга на стороні НН 0,4 кВ;

9 - кліматичне виконання і категорія розміщення.

7. КТП має такі складові частини:

− розподільний пристрій з боку високої напруги (РПВН);

− відсік силового трансформатора;

− розподільний пристрій з боку нижчої напруги (РПНН).

Всі відсіки ізольовані один від одного.

У РПВН встановлюється таке обладнання:

РПВН складається з камер високовольтного вводу з встановленими вимикачами навантаження, роз'єднувачами, ОПН, високовольтними запобіжниками ПКТ або без комутаційних апаратів, з високовольтними запобіжниками ПКТ.

В КТП з кабельним високовольтним вводом/виводом, в основі відсека УВН передбачені відвертість для ввода високовольтного кабелю. Воздушний ввід/вивод виконується за допомогою башен повітряного ввода/вивода.

На криші башні високовольтного повітряного ввода/вивода встанавлюются прохідні ізолятори, високовольтні розрядники (за замовленням) і траверси для штирьових високовольтних ізоляторів.

Відсік силового трансформатора:

               РПНН виконане у вигляді щита і має наступне устаткування:

− ввідний роз'єднувач (автоматичний вимикач);

− автоматичні вимикачі ліній, що відходять;

− панель обліку електроенергії і контролю напруги на шинах 0,4 кВ;

− автомат включення вуличного освітлення;

− розрядники(обмежувачі перенапруження) НН.

У конструкції КТПК передбачені наступні механічні блокування:

− блокування приводу заземляючих ножів високовольтного вимикача(роз'єднувача) і дверей високовольтного введення, що не дозволяє відкривати двері при відключених заземляючих ножах;

− блокування головних і заземляючих ножів високовольтного роз'єднувача(а також вимикача навантаження), що не дозволяє включити заземляючі ножі апарату при включених головних ножах.

КТП з кабельним вводом/виводом транспортуються в повністю зібраному виді. КТП з повітряним вводом/виводом транспортуються без веж повітряного ввода/вивода. Вежі повітряного ввода/вивода і траверси вежі високовольтного повітряного введення транспортуються окремо. Силові трансформатори також транспортуються окремо. Конструкція КТП встановлюється на фундаменті або бетонних блоках.
