Шафи (щипи, пункти) розподільні серії ПР 11, ПР11Д, ПР22, ПР8504, ПР8505, ПР8901 слугують для приймання та розподілу електроенергії, захисту електропристроїв напругою до 660 В, частотою 50 Гц змінного струму за можливих перевантажень і коротких замикань, а також періодичних (але не більш ніж 6 разів на годину) увімкнень і вимкнень електричних ланцюгів і запусків асинхронних електродвигунів, забезпечення захисту людей і сільськогосподарської худоби від ураження електричним струмом.
Шафи (щипи, пункти) розподільні серії ПР 11, ПР11Д, ПР22, ПР8504, ПР8505, ПР8901 призначені для експлуатації на промислових, комунальних, побутових та об'єктах загального користування, де допускається встановлення силових щитів з одностороннім обслуговуванням і виготовляються в навісному, вбудованому в стіну або підлоговому виготовленні. Режим роботи тривалий. Елементи розподільні ПР 11, ПР11Д, ПР22, ПР8504, ПР8505, ПР8901 відповідають ТУ. За узгодженням із замовником шафи (щипи, пункти) розподільні можуть виготовлятися за індивідуальними схемами, наприклад, із невеликою кількістю фідерних вимикачів.

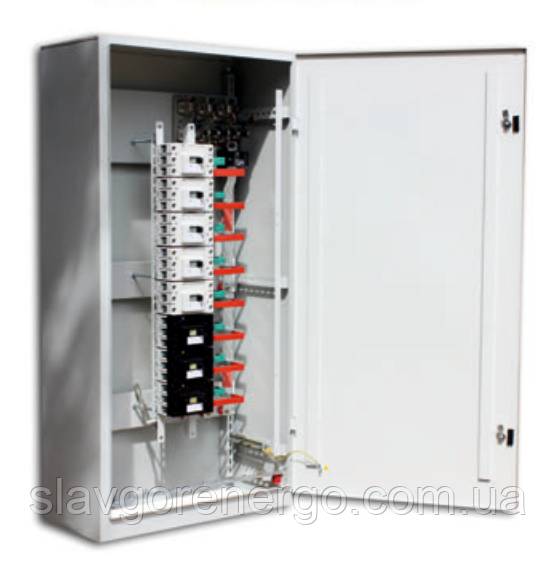

Шафи (щипи, пункти) розподільні серії ПР 11, ПР11Д, ПР22, ПР8504, ПР8505, ПР8901 складається з безкаркасних металоконструкції, з зачиненими дверима на поворотних петлях. Двері замикаються замком, можливе доукомплектування оболонки шафи петлями під додатковий навісний замок. Усередині оболонки шафи встановлюється монтажна панель із набором автоматичних вимикачів комутованими по схеме. Зазвичай, відбувається доукомплектування шинами/клемами "N", "PE" у варіанті, що зависає від запитаного замовником схеми електропостачання. Струменясті частини шин, дротів і приєднувальні клеми апаратів закриваються металевим екраном або екраном із діелектричного ізолювального матеріалу, кріпиться до шафи за допомогою 4 затискачів.
Доступ до вступних і фідерних автоматів можливий тільки за відкритих дверей пункту (шкафа, щита) розподільного.
Конструкція пункту (шкафа, щита) розподільного допускає введення і виведення поживних і відхідних кабельних ліній як зверху, так і знизу шафи.
До складу окремих шаф за бажанням замовника, для контролю параметрів струму, напруги, частоти тощо допускається введення вимірювальних приладів (амперметри, вольтметри.), призначених під вимірювання номінальних значень параметрів.
Шафи (щипи, пункти) розподільні постачається повністю укомплектованим і готовим до експлуатації.
Монтаж шаф (щит) навісного виконання здійснюється за допомогою анкерів, що зміцнюються через отвори в задній стінці оболонки. Під час встановлення щитів у підлоговому виконанні допускається використання піддонів, що відповідають конструкції шафи, що встановлюються на кабельний приямок.
Структура умовного позначення шафи (щита або пункту) розподільного ПР11, ПР11Д:
ПР11 — | Х — | Х — | ХХХ — | ХХ — | ХХ |
1 | 2 | 3 | 4 | 5 | 6 |
1. Пункт розподільний серії ПР11
2. Модифікація шафи за типом встановлюваних апаратів: Д — фідерні апарати, встановлюються на DIN-рейку, стандартно — загальнопромислове виконання.
3. Конструктивне виготовлення:
1- вбудований;
3 навісний;
7-підлоговий.
4. Номер схеми (згідно з каталогом);
5. Ступінь захисту оболонки: 31 – IP 31, 54 – IP 54;
6. Кліматичне виконання й категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543.1-89 — У3, У3.1.
Типовий схеми |
Номінальний струм апарата наведення, А |
Кількість апаратів на фідері |
Габарити шафи, |
||||
100 |
250 |
400 |
630 |
Однофазні |
Трифазні |
||
ПР11-Х045 |
— |
— |
— |
— |
6 |
0 |
600*400*250 |
ПР11-Х046 |
1 |
— |
— |
6 |
0 |
700*500*200 |
|
ПР11-Х047 |
. |
. |
— |
— |
0 |
2 |
600*400*250 |
ПР11-Х048 |
1 |
— |
— |
— |
0 |
2 |
700*500*200 |
ПР11-Х049 |
— |
— |
— |
— |
3 |
1 |
600*400*250 |
ПР11-Х050 |
1 |
— |
— |
— |
3 |
1 |
700*500*200 |
ПР11-Х051 |
— |
— |
— |
— |
12 |
0 |
700*500*200 |
ПР11-Х052 |
— |
1 |
— |
— |
12 |
0 |
800*600*250 |
ПР11-Х053 |
— |
— |
— |
— |
0 |
4 |
700*500*200 |
ПР11-Х054 |
. |
1 |
— |
— |
0 |
4 |
800*600*250 |
ПР11-Х055 |
— |
— |
— |
— |
6 |
2 |
700*500*200 |
ПР11-Х056 |
— |
1 |
— |
— |
6 |
2 |
800*600*250 |
ПР11-Х057 |
— |
— |
— |
— |
18 |
0 |
800*600*250 |
ПР11-Х058 |
— |
1 |
— |
— |
18 |
0 |
1000*600*250 |
ПР11-Х059 |
— |
— |
— |
— |
0 |
6 |
800*600*250 |
ПР11-Х060 |
— |
1 |
— |
— |
0 |
6 |
1000*750*240 |
ПР11-Х061 |
— |
— |
— |
— |
12 |
2 |
800*600*250 |
ПР11-Х062 |
— |
1 |
— |
— |
12 |
2 |
1000*750*240 |
ПР11-Х063 |
— |
. |
— |
— |
6 |
4 |
800*600*250 |
ПР11-Х064 |
— |
1 |
— |
— |
6 |
4 |
1000*750*240 |
ПР11-Х065 |
— |
— |
— |
— |
24 |
0 |
1000*750*240 |
ПР11-Х066 |
— |
1 |
— |
— |
24 |
0 |
1200*750*240 |
ПР11-Х067 |
— |
— |
— |
0 |
8 |
1000*750*240 |
|
ПР11-Х068 |
— |
1 |
— |
— |
0 |
8 |
1200*750*240 |
ПР11-Х069 |
— |
— |
— |
— |
18 |
2 |
1000*750*240 |
ПР11-Х070 |
— |
1 |
— |
— |
18 |
2 |
1200*750*240 |
ПР11-Х071 |
— |
— |
— |
— |
12 |
4 |
1000*750*240 |
ПР11-Х072 |
— |
1 |
— |
— |
12 |
4 |
1200*750*240 |
ПР11-Х073 |
— |
— |
— |
— |
6 |
6 |
1000*750*240 |
ПР11-Х074 |
— |
1 |
— |
— |
6 |
6 |
1200*750*240 |
ПР11-Х075 |
— |
— |
— |
— |
30 |
0 |
1000*750*240 |
ПР11-Х076 |
— |
1 |
— |
30 |
0 |
1200*750*240 |
|
ПР11-Х077 |
— |
— |
— |
— |
0 |
10 |
1000*750*240 |
ПР11-Х078 |
— |
1 |
— |
— |
0 |
10 |
1200*750*240 |
ПР11-Х079 |
— |
— |
— |
24 |
2 |
1000*750*240 |
|
ПР11-Х080 |
— |
1 |
— |
— |
24 |
2 |
1200*750*240 |
ПР11-Х081 |
— |
— |
— |
— |
18 |
4 |
1000*750*240 |
ПР11-Х082 |
— |
1 |
— |
— |
18 |
4 |
1200*750*240 |
ПР11-Х083 |
— |
— |
— |
— |
12 |
6 |
1000*750*240 |
ПР11-Х084 |
— |
1 |
— |
— |
12 |
6 |
1200*750*240 |
ПР11-Х085 |
— |
— |
— |
— |
6 |
8 |
1000*750*240 |
ПР11-Х086 |
— |
1 |
— |
— |
6 |
8 |
1200*750*240 |
ПР11-Х088 |
— |
— |
1 |
— |
18 |
0 |
1000*750*240 |
ПР11-Х090 |
— |
— |
1 |
— |
0 |
6 |
1000*750*240 |
ПР11-Х092 |
— |
— |
1 |
— |
12 |
2 |
1000*750*240 |
ПР11-Х094 |
— |
— |
1 |
— |
6 |
4 |
1000*750*240 |
ПР11-Х096 |
— |
— |
1 |
— |
24 |
0 |
1200*750*240 |
ПР11-Х098 |
— |
— |
1 |
— |
0 |
8 |
1200*750*240 |
ПР11-Х100 |
— |
— |
1 |
— |
18 |
2 |
1200*750*240 |
ПР11-Х102 |
— |
— |
1 |
— |
12 |
4 |
1200*750*240 |
ПР11-Х104 |
— |
— |
1 |
— |
6 |
6 |
1200*750*240 |
ПР11-Х106 |
— |
— |
1 |
30 |
0 |
1400*750*240 |
|
ПР11-Х108 |
— |
— |
1 |
— |
0 |
10 |
1400*750*240 |
ПР11-Х110 |
— |
— |
1 |
— |
24 |
2 |
1400*750*240 |
ПР11-Х112 |
— |
— |
1 |
— |
18 |
4 |
1400*750*240 |
ПР11-Х114 |
— |
— |
1 |
— |
12 |
6 |
1400*750*240 |
ПР11-Х116 |
— |
— |
1 |
— |
6 |
8 |
1400*750*240 |
ПР11-Х118 |
— |
— |
1 |
— |
0 |
4 |
1400*750*240 |
ПР11-Х120 |
— |
— |
1 |
— |
0 |
6 |
1400*750*240 |
ПР11-Х122 |
— |
— |
1 |
1 |
0 |
8 |
1400*750*240 |
ПР11-Х124 |
— |
— |
1 |
1 |
0 |
12 |
1600*700*300 |
Основні | |
---|---|
Країна виробник | Україна |
Тип обладнання | Пункт розподільчий |
Частота | 50 Гц |
Розташування | Вертикальне |
Максимальний струм | 100 А |
